Tê Ren Đều Và Tê Thu Ren Mạ Kẽm Khác Nhau Thế Nào?
Tê ren đều và tê thu ren mạ kẽm khác nhau thế nào?
Hướng dẫn nhận biết ba đầu nối, đọc đúng cỡ ren đường ống chính và nhánh, tránh nhầm với tê thu lệch có kích thước ba đầu khác nhau.
Tê ren đều và tê thu ren mạ kẽm là gì?
Tê ren đều và tê thu ren mạ kẽm đều là phụ kiện tạo một nhánh nối từ tuyến ống. Khác biệt quan trọng nằm ở kích thước các cửa nối ren, chứ không phải ở lớp mạ: cả hai đều có thể thuộc nhóm phụ kiện ren mạ kẽm.
01. Tê ren đều
Ba đầu nối có cùng cỡ danh nghĩa. Thường chọn khi ống chính và nhánh cần cùng kích thước.
Ví dụ minh họa: DN50 × DN50 × DN50
- Hai đầu thẳng cùng DN.
- Đầu nhánh cũng cùng DN.
- Cần xác nhận kiểu và hệ ren thực tế.
02. Tê thu ren
Ít nhất một đầu kết nối có cỡ khác; với loại tê thu nhánh thường gặp, hai đầu thẳng bằng nhau và đầu nhánh nhỏ hơn.
Ví dụ minh họa: DN50 × DN50 × DN25
- Dùng khi cần chia sang nhánh nhỏ hơn.
- Không suy ra mọi loại tê thu đều chỉ giảm tại nhánh.
- Phải kiểm tra thứ tự ghi cỡ của nhà cung cấp.
Điểm dễ nhầm: “Tê thu lệch ren mạ kẽm (3 đầu ren)” là dòng cần đối chiếu riêng kích thước từng cửa. Không nên hiểu tên “tê thu” nghĩa là tất cả đều có hai đầu thẳng cùng cỡ.
Bảng so sánh tê ren đều, tê thu ren và tê thu lệch
| Tiêu chí | Tê ren đều | Tê thu ren (giảm nhánh) | Tê thu lệch (3 cỡ cần kiểm tra) |
|---|---|---|---|
| Kích thước các đầu | Ba đầu cùng DN | Hai đầu thẳng cùng DN, nhánh khác DN | Có thể khác nhau giữa các cửa |
| Chức năng | Chia nhánh cùng cỡ | Chia nhánh có cỡ khác tuyến chính | Kết nối ba cửa theo cấu hình đặt hàng |
| Ví dụ cách ghi | DN50 × DN50 × DN50 | DN50 × DN50 × DN25 | DN50 × DN40 × DN25 (chỉ minh họa) |
| Thông tin phải xác nhận | DN, ren, vật liệu, số lượng | DN ống chính, DN nhánh, ren | Đánh dấu từng cửa A–B–C trên bản vẽ |
| Điểm dễ mua nhầm | Nhầm hệ ren | Nhầm cỡ nhánh | Nhầm vị trí các cỡ ren |
Các ví dụ DN trên chỉ minh họa cách gọi để lập bảng kê; không xác nhận tất cả tổ hợp đều có hàng sẵn. Phụ kiện ren cần kiểm tra tương thích ren thực tế trước khi đặt.
Cách đọc ba đầu ren trên bản vẽ và khi hỏi giá
Với tê ren, nên quy định rõ ba cửa nối trước khi đọc kích thước. Dưới đây là cách ghi rõ ràng để bộ phận mua hàng và người bán cùng hiểu.
Đầu thẳng thứ nhất
Ghi DN/NPS hoặc inch của phía đầu ống chính.
Đầu thẳng thứ hai
Ghi cỡ phía ống chính đối diện đầu A.
Đầu nhánh
Ghi kích thước đầu vuông góc với hai đầu thẳng.
Nếu DN65: Trong bảng kê hàng Tuấn Khang, áp dụng quy cách DN65 dùng cho ống Φ76. Không đưa lựa chọn DN65–Φ73 vào danh sách hàng đang cung cấp. Với phụ kiện ren, ngoài DN còn phải kiểm tra chuẩn ren, kích thước ren và khả năng lắp ghép thực tế.
6 bước chọn đúng tê ren đều hoặc tê thu ren
Xác định chức năng
Ống nhánh bằng cỡ ống chính hay nhỏ hơn?
Đọc đủ ba đầu
Ghi A, B, C thay vì chỉ ghi “tê DN50”.
Kiểm tra ren
Đúng ren trong/ngoài, chuẩn ren và khả năng ăn khớp.
Kiểm tra vật liệu
Đối chiếu yêu cầu mạ kẽm và hồ sơ thiết kế.
Kiểm tra vị trí giảm
Với tê thu lệch, gửi hình đánh dấu rõ từng cửa.
Gửi bảng kê
Nêu số lượng, địa điểm giao và chứng từ theo lô cần kiểm tra.
Không nhầm phụ kiện ren với phụ kiện hàn: Cấp SCH dùng để nói về chiều dày ống trong các hệ liên quan; không tự gán SCH40 hoặc SCH80 cho tất cả tê ren mạ kẽm. Thông số áp suất/tiêu chuẩn của từng sản phẩm cần kiểm tra theo tài liệu nhà sản xuất và điều kiện hệ thống.
Tham khảo sản phẩm tê ren mạ kẽm tại Tuấn Khang Steel
Các hình dưới đây lấy từ đường dẫn hình ảnh sản phẩm trên website Tuấn Khang; bấm vào ảnh hoặc nút để đến đúng trang WooCommerce.
Tê thu ren mạ kẽm
Nhóm tê ren có thay đổi cỡ đầu nối; cần cung cấp chi tiết cỡ đầu thẳng và nhánh.

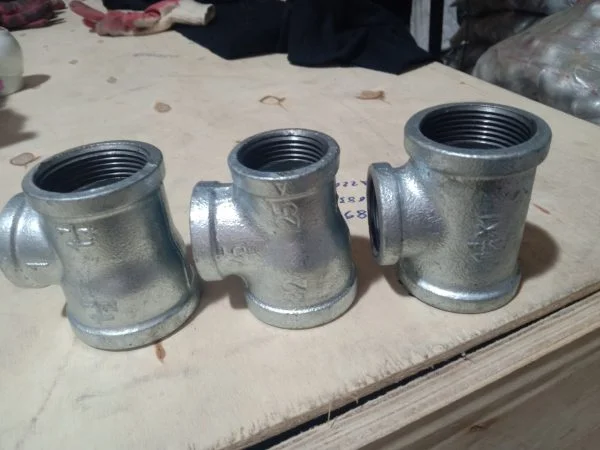

Tê thu lệch ren mạ kẽm (3 đầu ren)
Đối chiếu riêng cả ba đầu để không đặt nhầm tổ hợp kích thước.
Bảng kê ví dụ để tránh đặt nhầm hàng
| Tên hàng | Đầu A | Đầu B | Nhánh C | Các thông tin bổ sung |
|---|---|---|---|---|
| Tê ren đều mạ kẽm | DN50 | DN50 | DN50 | Hệ ren, số lượng, giao hàng |
| Tê thu ren mạ kẽm | DN50 | DN50 | DN25 | Hệ ren, cách ghi kích thước |
| Tê thu lệch ren mạ kẽm | DN50 | DN40 | DN25 | Đánh dấu A/B/C trong bản vẽ |
Ví dụ nhằm minh họa cách đặt tên và lập bảng kê; không phải bảng tồn kho hay bảng quy cách tiêu chuẩn được xác nhận.
Câu hỏi thường gặp về tê ren đều và tê thu ren
1. Tê ren đều và tê thu ren mạ kẽm khác nhau ở đâu?
Tê ren đều có ba đầu cùng kích thước danh nghĩa. Tê thu ren có ít nhất một đầu khác cỡ; loại giảm nhánh thường có hai đầu thẳng bằng nhau và đầu nhánh nhỏ hơn. Cần kiểm tra bản vẽ cho từng cấu hình.
2. Tê thu ren DN50 × DN25 ghi như vậy đã đủ chưa?
Chưa hẳn. Nên xác nhận rõ hai đầu thẳng và đầu nhánh, ví dụ A = DN50, B = DN50, C = DN25, cùng hệ ren.
3. Tê thu lệch ren có phải lúc nào cũng là tê giảm nhánh không?
Không. Với loại có nhiều cỡ đầu nối, cần đối chiếu từng cửa A/B/C; không nên dựa vào tên gọi để suy ra vị trí đầu giảm.
4. Tê ren mạ kẽm có dùng được với mọi ống ren không?
Không nên mặc định. Phải đối chiếu cỡ danh nghĩa, kiểu ren, chuẩn ren, vật liệu và điều kiện sử dụng.
5. Khi hỏi giá có cần cung cấp cấp SCH không?
Với phụ kiện ren cần ưu tiên kiểu ren, cỡ từng cửa và thông số của sản phẩm. Không tự áp cấp SCH của ống cho phụ kiện ren.
6. DN65 trong bảng kê Tuấn Khang ghi đường kính ngoài bao nhiêu?
Theo quy cách hàng Tuấn Khang đang cung cấp, DN65 dùng để lắp với ống Φ76. Cần kiểm tra loại ren thực tế khi lắp ghép.
7. Có thể xin CO/CQ khi mua tê ren không?
Nên nêu yêu cầu chứng từ trước khi chốt đơn. Loại và phạm vi chứng từ có thể cung cấp phụ thuộc sản phẩm, nhà sản xuất và lô hàng.
Gửi đúng ba đầu ren – nhận báo giá dễ đối chiếu hơn
Tuấn Khang Steel tiếp nhận bảng kê phụ kiện ren theo tên hàng, cỡ A/B/C, kiểu và chuẩn ren, số lượng, địa điểm giao và chứng từ nếu cần. Nếu chưa chắc vị trí đầu giảm, hãy gửi bản vẽ hoặc ảnh mẫu để đối chiếu.
Thông số kỹ thuật và chứng từ cần được xác nhận theo từng mặt hàng và lô cụ thể trước khi đặt hàng.
