Nút Bịt Hàn Và Bích Đặc Khác Nhau Thế Nào? Khi Nào Nên Dùng?

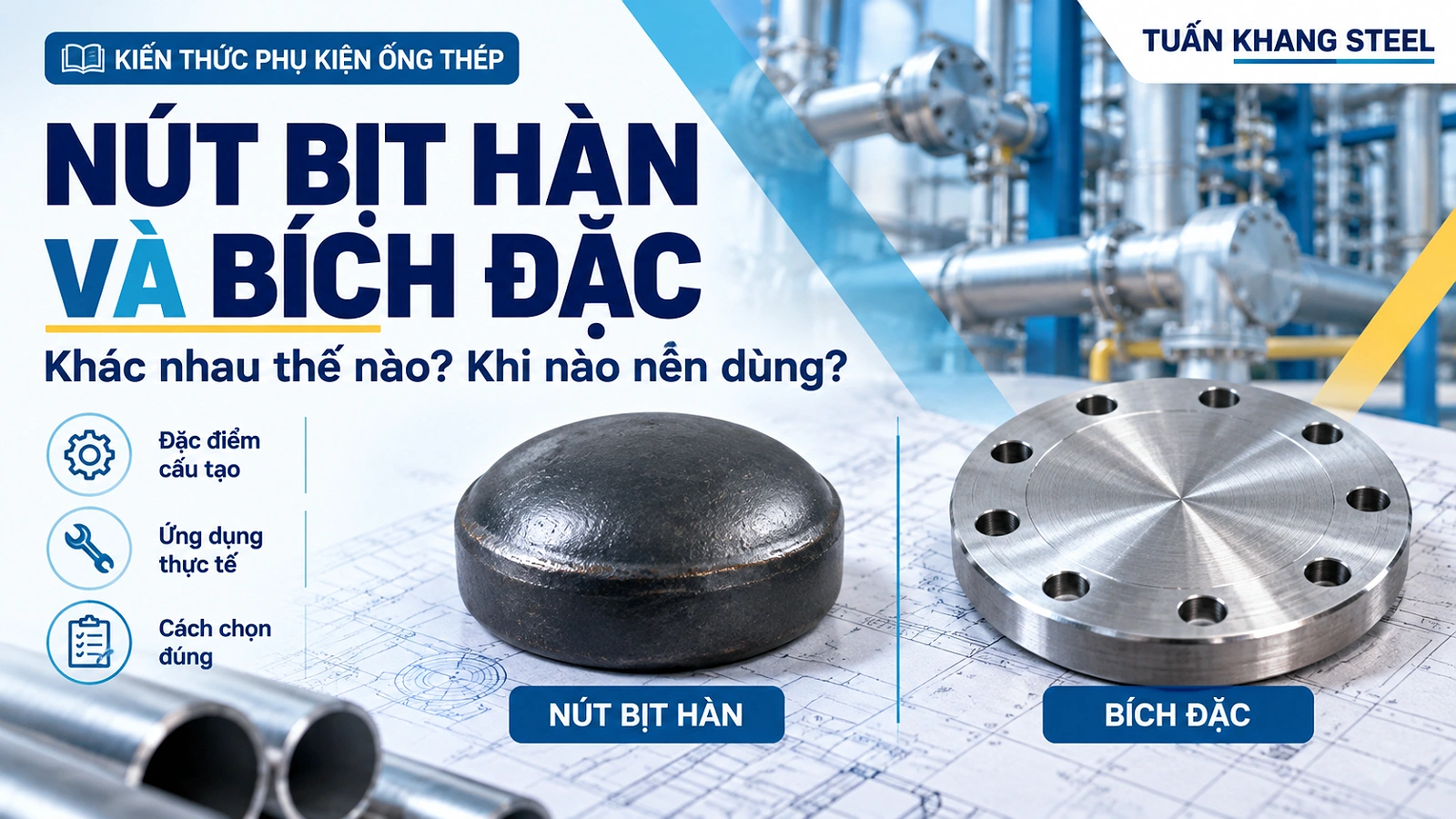

Nút bịt hàn và bích đặc khác nhau thế nào? Khi nào nên dùng?
Nút bịt hàn và bích đặc đều giúp đóng kín một đầu đường ống, nhưng khác về phương pháp kết nối và khả năng mở lại. Nếu mua sai, việc bảo trì hoặc mở rộng tuyến ống có thể khó khăn hơn dự kiến.
Đóng đầu ống cố định
Có thể tháo mở lại
Chọn theo thiết kế, cấu hình đầu ống, tiêu chuẩn và chế độ vận hành.
Nút bịt hàn và bích đặc là gì?
Nút bịt hàn và bích đặc không phải hai tên gọi của cùng một sản phẩm. Nút bịt hàn là chi tiết dạng nắp được hàn vào đầu ống, thường dùng để tạo đầu bịt cố định. Bích đặc là mặt bích dạng tấm kín không có lỗ thông giữa, được lắp bằng bu lông với mặt bích đối tiếp và gioăng phù hợp.
Nút bịt hàn (weld cap)
- Liên kết bằng mối hàn trực tiếp tại đầu ống.
- Không phải tháo bu lông hay thay gioăng tại chính đầu bịt.
- Khi cần mở lại, thường phải cắt bỏ hoặc can thiệp vào mối hàn.
Bích đặc (blind flange)
- Liên kết với mặt bích đối tiếp bằng bộ bu lông và gioăng.
- Có thể tháo ra để kiểm tra, bảo trì hoặc kết nối mở rộng.
- Phải đối chiếu DN, tiêu chuẩn, PCD, số lỗ và bề mặt làm kín.
Bảng so sánh nút bịt hàn và bích đặc
| Tiêu chí | Nút bịt hàn | Bích đặc |
|---|---|---|
| Hình dạng | Nắp bịt thường có đáy cong và đầu hàn. | Tấm mặt bích kín có lỗ bu lông quanh vành. |
| Kiểu kết nối | Hàn đối đầu trực tiếp với ống phù hợp. | Ghép bu lông với mặt bích đối tiếp, dùng gioăng phù hợp. |
| Khả năng tháo mở | Không tháo mở thông thường; muốn mở thường phải cắt hoặc sửa mối hàn. | Có thể tháo bằng cách tháo bộ bu lông sau khi cô lập, xả áp an toàn. |
| Thông số quan trọng | DN/NPS, OD thực tế, SCH hoặc chiều dày, vật liệu, kiểu đầu hàn. | DN, bộ tiêu chuẩn JIS/BS EN/ASME, cấp áp lực quy định, PCD, số và cỡ lỗ, bề mặt làm kín. |
| Phụ kiện đi kèm | Quy trình hàn, vật tư hàn theo thiết kế. | Mặt bích đối tiếp, gioăng, bu lông/đai ốc tương thích. |
| Trường hợp điển hình | Đầu tuyến dự kiến đóng lâu dài. | Đầu tuyến cần mở kiểm tra, bảo dưỡng hoặc đấu nối sau. |
Khi nào nên chọn nút bịt hàn, khi nào chọn bích đặc?
Cân nhắc nút bịt hàn nếu thiết kế cho phép và đầu ống phù hợp phương pháp hàn.
Cân nhắc bích đặc cùng mặt bích đối tiếp, gioăng và bộ bu lông đồng bộ.
Kiểm tra bản vẽ, thông số đường ống, mặt bích sẵn có và trao đổi kỹ thuật trước khi đặt.
Ví dụ trong hệ thống PCCC hoặc M&E: không mặc định mọi nhánh dự phòng dùng bích đặc hoặc mọi đầu bịt dùng nắp hàn. Quyết định phải theo hồ sơ thiết kế, quy chuẩn áp dụng và phương án vận hành.
Cần kiểm tra những thông số nào trước khi báo giá?
Đối với nút bịt hàn
- Tên: nút bịt hàn thép đen hay mạ kẽm.
- DN/NPS và đường kính ngoài ống thực tế.
- Chiều dày ống / SCH và kiểu vát mép nếu có.
- Vật liệu, số lượng, chứng từ theo lô nếu yêu cầu.
Đối với bích đặc
- DN và hệ tiêu chuẩn: JIS 10K, PN, ASME Class… theo bản vẽ.
- Đường kính ngoài bích, PCD, số lỗ và đường kính lỗ.
- Bề mặt làm kín, vật liệu, lớp mạ.
- Gioăng/bu lông và bích đối tiếp tương thích.
Sản phẩm thực tế liên quan
Tham khảo các sản phẩm đã có trên website Tuấn Khang Steel. Chọn đúng liên kết sản phẩm để gửi yêu cầu báo giá theo kích thước, vật liệu và số lượng.
Nút bịt hàn thép đen
Phù hợp khi chọn kiểu bịt kín bằng hàn đối đầu cho đầu ống tương thích.
Bích đặc thép đen
Dùng kết hợp với mặt bích đối tiếp, gioăng và bu lông đồng bộ.
Nút bịt hàn mạ kẽm nhúng nóng
Lựa chọn bề mặt mạ kẽm theo yêu cầu thực tế và quy trình gia công.
Tài liệu nên xem trước khi đặt mua
Câu hỏi thường gặp
Nút bịt hàn và bích đặc có thay thế trực tiếp cho nhau không?
Nếu dự định mở rộng đường ống sau này thì chọn loại nào?
Nút bịt hàn có thể tháo ra không?
Bích đặc có cần gioăng và bu lông không?
DN65 tại Tuấn Khang dùng với ống phi bao nhiêu?
Chọn SCH40 có đủ để kết luận chịu được bao nhiêu bar không?
Báo giá cần gửi những thông tin nào?
Cần báo giá nút bịt hàn hoặc bích đặc?
Gửi bảng kê hoặc hình bản vẽ để Tuấn Khang Steel kiểm tra loại phụ kiện, kích thước và kiểu kết nối trước khi báo giá. Không áp dụng một bảng giá cố định cho mọi quy cách và điều kiện giao hàng.
