Côn Thu Đồng Tâm Và Lệch Tâm Khác Nhau Thế Nào?
Côn thu đồng tâm và côn thu lệch tâm: Khác nhau thế nào, chọn loại nào?
Phân biệt hai dạng côn thu thép hàn qua hình dáng, trục tâm, cách bố trí trên đường ống và thông tin cần có khi đặt hàng. Có hình sản phẩm thực tế và liên kết tra cứu.

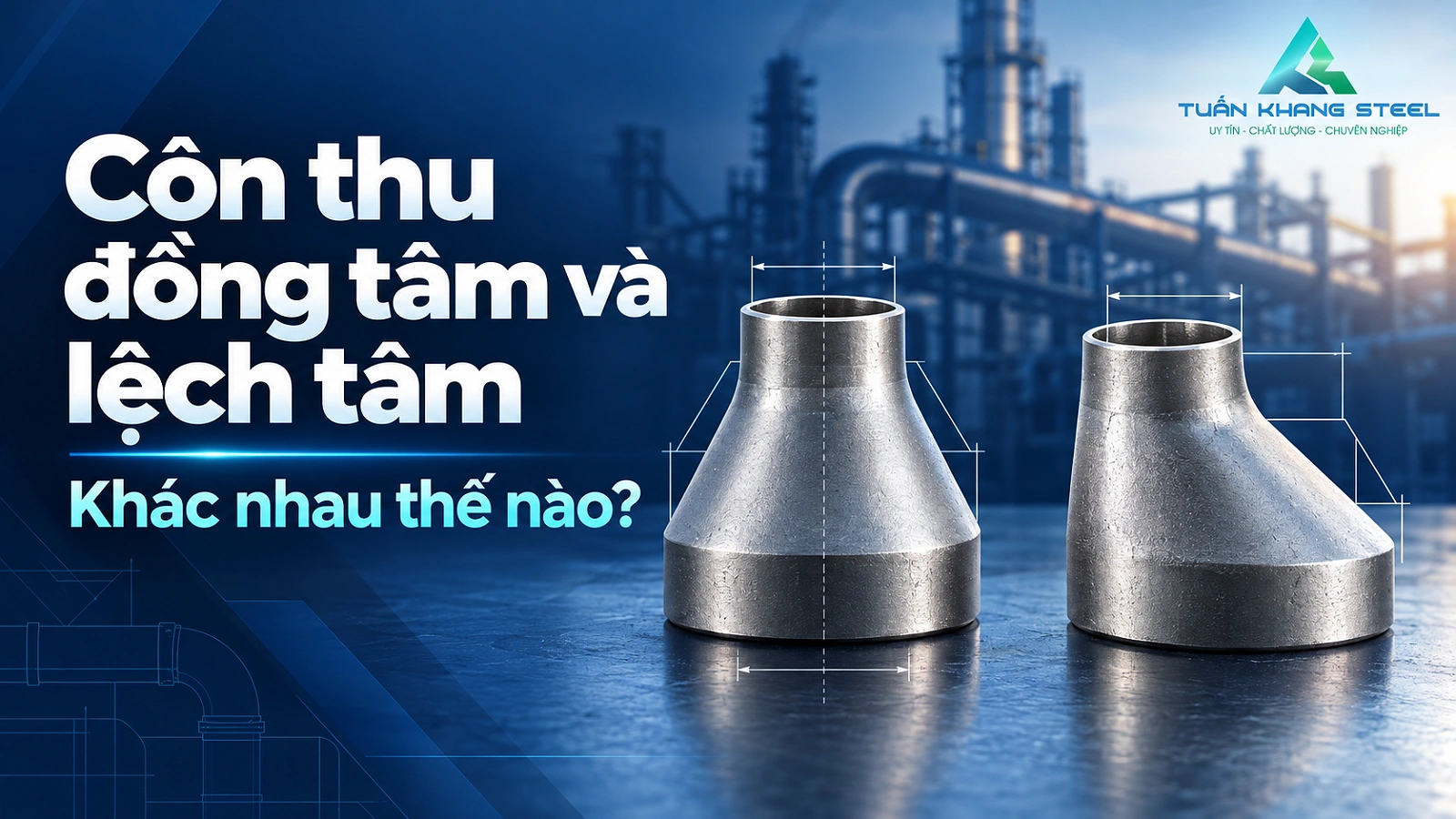

1. Nhận biết côn đồng tâm và côn lệch tâm
Côn thu (reducer) là phụ kiện chuyển tiếp giữa hai đường kính danh nghĩa khác nhau. Trong đường ống hàn, hai kiểu thường gặp là côn đồng tâm và côn lệch tâm. Hai loại đều có thể đáp ứng mục đích thay đổi tiết diện, nhưng hình học và vị trí bố trí trong tuyến ống khác nhau.
Côn thu đồng tâm
Hai đầu có cùng trục tâm. Hình dáng chuyển tiếp cân đối, thường phù hợp đoạn ống đứng hoặc vị trí mà bản vẽ yêu cầu bảo toàn trục tâm.

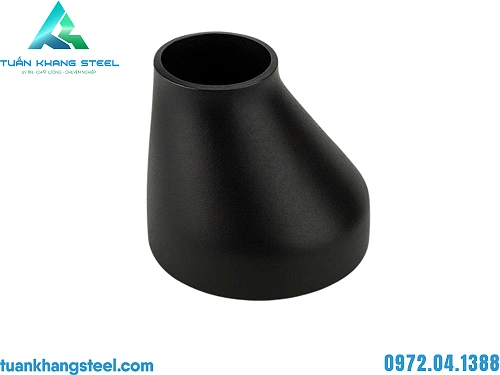

Côn thu lệch tâm
Hai đầu không cùng trục tâm, một phía gần như thẳng. Hữu ích khi cần khống chế cao độ một mép tuyến ống hoặc xử lý yêu cầu về khí, cặn và thoát lưu chất.
Ảnh sản phẩm minh họa hình dáng thực tế; cần đối chiếu kích thước, kiểu nối, vật liệu và tài liệu kỹ thuật của từng mặt hàng khi đặt.
2. Bảng so sánh côn thu đồng tâm và côn thu lệch tâm
| Tiêu chí | Côn đồng tâm | Côn lệch tâm |
|---|---|---|
| Trục tâm hai đầu | Thẳng hàng | Lệch nhau |
| Hình dạng | Thu đều xung quanh trục | Một phía chuyển tiếp thẳng, phía kia thay đổi độ dốc |
| Đường ống đứng | Thường được cân nhắc khi cần giữ trục tâm | Dùng khi bản vẽ yêu cầu bố trí lệch tâm |
| Đường ống ngang | Dùng nếu điều kiện công nghệ/bố trí cho phép | Thích hợp khi cần giữ cao độ một phía hoặc quản lý điểm tụ khí/chất lỏng |
| Đầu hút bơm | Không tự lựa chọn khi có nguy cơ túi khí | Thường được xem xét theo hướng lắp FOT/FOB của thiết kế |
| Thông tin đặt hàng | DN lớn × DN nhỏ, SCH/vật liệu, tiêu chuẩn | Các thông tin bên trái + yêu cầu hướng lắp, cao độ nếu có |
3. Chọn loại nào theo bản vẽ và điều kiện thi công?
Xem xét côn đồng tâm khi trục các đoạn ống phải tiếp nối thẳng hàng. Đối chiếu giá đỡ và không gian lắp đặt.
Xem xét côn lệch tâm, xác định mặt phẳng phía trên hay phía dưới theo bố trí thực tế và bản vẽ.
Kiểm tra hướng lắp côn lệch tâm, nguy cơ tụ khí, đặc tính lưu chất và chỉ dẫn của đơn vị thiết kế/nhà chế tạo bơm.
Ví dụ cách ghi khi yêu cầu báo giá
Ví dụ minh họa, không phải thông số tồn kho: “Côn thu lệch tâm hàn DN150 × DN100, SCH40, thép carbon, tiêu chuẩn theo bản vẽ, số lượng 12 cái; yêu cầu kiểm tra CO/CQ”. Nếu có chỉ định FOT/FOB, hãy thể hiện trong bảng kê hoặc bản vẽ gửi kèm.
4. Bảy thông tin cần xác nhận trước khi đặt côn thu
Ngoài ra, cần nêu yêu cầu hướng lắp/hình học đặc biệt (nếu có) để bộ phận kỹ thuật và mua hàng đối chiếu. Hàng sẵn kho và CO/CQ được xác nhận theo mặt hàng, quy cách và hồ sơ lô hàng.
5. Côn thu thép hàn tại Tuấn Khang Steel
Các liên kết sau dẫn tới trang sản phẩm WooCommerce đã được đối chiếu. Bấm vào ảnh hoặc tên sản phẩm để xem chi tiết; không mặc định mọi quy cách SCH đều có sẵn.
6. Câu hỏi thường gặp
Côn đồng tâm khác côn lệch tâm ở đâu?
Côn đồng tâm giữ hai trục tâm đầu nối thẳng hàng; côn lệch tâm có hai trục tâm lệch nhau, với một phía chuyển tiếp thẳng. Vì vậy, lựa chọn phụ thuộc bố trí đường ống và yêu cầu kỹ thuật.
Côn lệch tâm có bắt buộc lắp mặt phẳng phía trên?
Không. Với nhiều đường hút bơm nằm ngang dẫn chất lỏng sạch, mặt phẳng phía trên thường được chỉ định để hạn chế túi khí. Tuy nhiên hướng lắp cụ thể phải theo bản vẽ, thiết kế thủy lực và điều kiện vận hành.
Côn thu có phải lúc nào cũng dùng để giảm đường kính?
Tên gọi thường là côn thu nhưng về nguyên lý đây là đoạn chuyển tiếp giữa hai cỡ ống. Chiều dòng chảy và chức năng cụ thể do thiết kế hệ thống quyết định.
Chỉ cung cấp DN lớn và DN nhỏ có đủ báo giá không?
Chưa chắc. Nên gửi thêm dạng đồng tâm/lệch tâm, độ dày hoặc SCH yêu cầu, vật liệu, tiêu chuẩn, số lượng và yêu cầu bề mặt.
SCH40 có phải côn dày 4 mm không?
Không. SCH40 là cấp chiều dày danh nghĩa, thay đổi theo NPS và tiêu chuẩn liên quan; cần đối chiếu đúng kích thước ở mỗi đầu.
Côn hàn mạ kẽm có thể dùng thay côn thép đen không?
Không nên tự thay thế chỉ theo màu bề mặt. Phải kiểm tra vật liệu, lớp phủ, yêu cầu hàn/lắp đặt và các yêu cầu của hồ sơ thiết kế.
Tuấn Khang có sẵn hàng và CO/CQ không?
Tuấn Khang có nhiều chủng loại phụ kiện sẵn kho và hỗ trợ CO/CQ theo mặt hàng, nguồn gốc và lô hàng. Khách nên gửi quy cách, số lượng và yêu cầu chứng từ để xác nhận trước khi đặt.
Gửi bảng kê côn thu – kiểm tra hàng và báo giá
Tuấn Khang Steel hỗ trợ đối chiếu loại côn, kích thước, yêu cầu kỹ thuật, tình trạng hàng sẵn kho và chứng từ CO/CQ theo từng mặt hàng. Vui lòng gửi bảng kê để được xác nhận trước khi đặt.
7. Tài liệu và bài viết liên quan
Tài liệu tham khảo để kiểm chứng nguyên lý lựa chọn: ASME B16.9 (phạm vi phụ kiện hàn), Pumps & Systems – Reducer Fittings, Projectmaterials – Concentric vs Eccentric Reducer. Các nhận định về bố trí đường hút bơm không thay thế hồ sơ thiết kế đã phê duyệt.
