Bích Đặc, Bích Rỗng Và Bích Ren Khác Nhau Thế Nào?
Bích đặc, bích rỗng và bích ren khác nhau thế nào?
Bích đặc bích rỗng bích ren là ba cách gọi phổ biến khi mua phụ kiện đường ống thép. Điểm khác biệt nằm ở lỗ thông, kiểu nối với ống và chức năng sử dụng; đồng thời mỗi loại vẫn phải được lựa chọn theo bản vẽ và tiêu chuẩn kết nối.
Nhận biết bích đặc, bích rỗng và bích ren
Khi nhận yêu cầu “mặt bích”, cần hiểu đúng tên sản phẩm trước khi đối chiếu thông số lắp ghép. Ba nhóm dưới đây được gọi tên theo hai tiêu chí khác nhau: cấu tạo lỗ thông và kiểu kết nối.
Mặt bích đặc, không có lỗ thông tâm. Bắt bu lông với bích đối diện và gioăng phù hợp để đóng kín đầu đường ống hoặc cổng thiết bị; có thể tháo khi cần bảo trì theo quy trình.
Có lỗ xuyên tâm cho đường ống hoặc dòng lưu chất đi qua. Đây chưa phải tên một kiểu kết nối chính xác: phải xác định thêm bích lồng, bích cổ hàn, bích ren hoặc thiết kế khác.

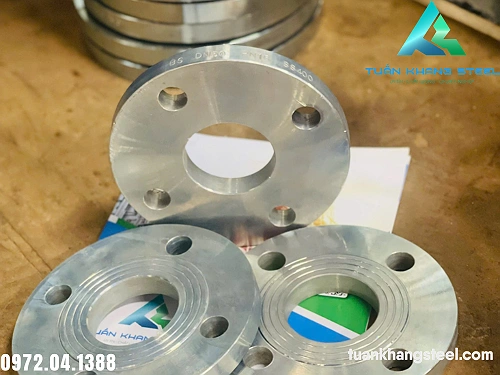

Thuộc nhóm có lỗ thông, nhưng lỗ tâm được gia công ren trong để ghép với đầu ống ren. Cần xác nhận đúng hệ ren, DN và giới hạn áp dụng theo thiết kế.
Bảng so sánh bích đặc bích rỗng bích ren
| Tiêu chí | Bích đặc | Bích rỗng | Bích ren |
|---|---|---|---|
| Lỗ thông tâm | Không | Có | Có và có ren trong |
| Vai trò | Đóng kín đầu đường ống / mặt bích ghép | Cho phép dòng đi qua; kết nối ống với hệ thống | Ghép với đầu ống có ren phù hợp |
| Cách nối với ống | Bắt bu lông vào bích đối diện; không nối trực tiếp bằng hàn vào đầu ống | Tùy kiểu bích cụ thể, có thể hàn hoặc giải pháp khác | Nối qua ren ở lỗ tâm |
| Yêu cầu khi mua | DN, tiêu chuẩn, cấp bích, kiểu mặt làm kín, số lỗ | DN, dạng bích, đường kính lỗ, tiêu chuẩn, số lỗ | DN, chuẩn ren, tiêu chuẩn bích, cấp bích |
| Dễ nhầm nhất | Nhầm với nút bịt hàn thép | Nhầm mọi dạng lỗ thông thành cùng một loại bích | Nhầm hệ ren và kích thước danh nghĩa |
Không quy đổi tùy tiện: PN10, PN16, JIS 10K và ASME Class 150 là những hệ ký hiệu/tiêu chuẩn khác nhau. Khả năng lắp ghép phụ thuộc cả kích thước vòng tâm lỗ, bu lông, bề mặt gioăng và bản vẽ; không chỉ phụ thuộc DN.
6 bước chọn mặt bích đúng quy cách theo bản vẽ
Xác định chức năng
Đóng đầu ống, đấu van/bơm, nối đoạn ống hay cần tháo lắp định kỳ?
Ghi rõ kiểu bích
Bích đặc, bích lồng/hàn, bích cổ hàn, bích ren… không chỉ viết “bích rỗng”.
Chọn DN và OD đúng hệ ống
Ví dụ hàng DN65 của Tuấn Khang lắp ống Φ76; cần xác nhận đường kính thực tế.
Đối chiếu tiêu chuẩn bích
BS/EN/DIN, JIS hay ASME; cùng DN không mặc nhiên cùng vòng tâm lỗ.
Kiểm tra vật liệu, lớp mạ, gioăng
Thép đen, mạ kẽm, yêu cầu mặt làm kín, gioăng và bu lông lắp ghép.
Chốt số lượng & chứng từ
Đính kèm bản vẽ, số lượng, nơi giao và nhu cầu CO/CQ theo lô nếu có.
Những trường hợp chọn nhầm mặt bích thường gặp
- Chỉ ghi “bích DN100”: Thiếu kiểu bích, tiêu chuẩn, cấp và vật liệu; nhà cung cấp chưa đủ thông tin đối chiếu.
- Gửi “bích rỗng PN16”: Thiếu phương pháp kết nối; cần xác nhận bích hàn/lồng/kiểu khác và đường kính lỗ.
- Đặt bích ren theo đầu ống ren: Nếu không kiểm tra hệ ren, hai đầu có thể không ghép hoặc không làm kín đúng yêu cầu.
- Thay JIS bằng DIN vì cùng DN: Có nguy cơ không trùng lỗ bu lông hoặc bề mặt làm kín.
- Chọn bích đặc thay nút bịt hàn: Hai giải pháp đóng đầu ống có phương pháp kết nối khác nhau; cần tuân thủ bản vẽ.
Để khách hàng gửi đủ thông số ngay từ đầu, bạn có thể tham khảo mẫu bảng kê phụ kiện ống thép tại đây.
Sản phẩm mặt bích thép tại Tuấn Khang Steel
Tham khảo các trang sản phẩm WooCommerce đã xác nhận. Hình ảnh giúp nhận diện nhóm hàng; quy cách cụ thể cần được đối chiếu trước khi báo giá.

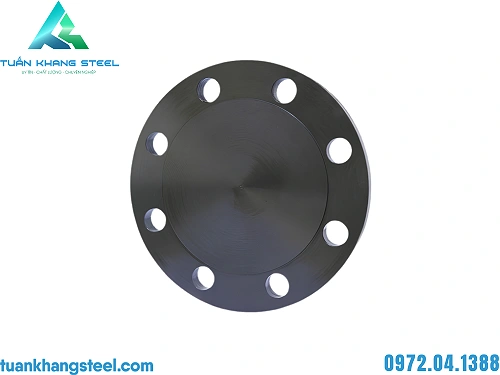

Bích đặc thép đen
Không có lỗ thông tâm; dùng bịt đầu tuyến hoặc cách ly đoạn ống qua mối ghép bích.
Bích thép đen – Mạ kẽm
Loại bích có lỗ thông; cần xác định chính xác kiểu bích và cách nối với ống.

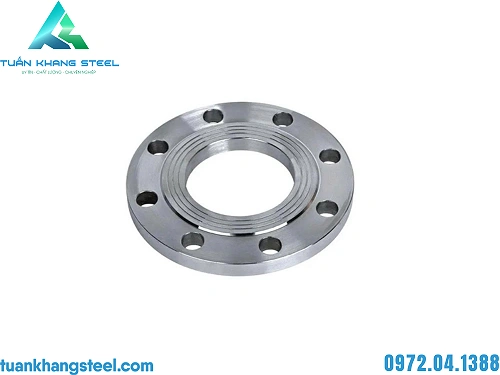

Bích thép mạ kẽm
Bề mặt mạ kẽm; chọn theo môi trường và tiêu chuẩn thiết kế.
Bích đặc mạ kẽm điện phân
Bích đặc phủ kẽm điện phân; kiểm tra yêu cầu bề mặt và điều kiện sử dụng.
Bài kỹ thuật và trang hỗ trợ liên quan
Câu hỏi thường gặp về bích đặc bích rỗng bích ren
Bích đặc, bích rỗng và bích ren khác nhau thế nào?
Bích đặc có giống nút bịt hàn thép không?
Bích rỗng có phải luôn là bích hàn không?
Bích ren có dùng với mọi loại ống ren không?
Cùng DN thì có lắp bích BS, JIS, DIN lẫn nhau được không?
DN65 của phụ kiện Tuấn Khang dùng ống phi bao nhiêu?
PN16 có đồng nghĩa với Class 150 không?
Cần gửi gì để nhận báo giá mặt bích chính xác?
Cần báo giá mặt bích theo bản vẽ?
Gửi loại bích, DN, tiêu chuẩn BS/JIS/ASME/DIN, cấp PN/K/Class, bề mặt, số lượng và yêu cầu giao hàng để Tuấn Khang Steel đối chiếu và tư vấn chính xác.
