Tê Hàn Đều Và Tê Hàn Thu Khác Nhau Thế Nào? Cách Đọc 3 Đầu DN

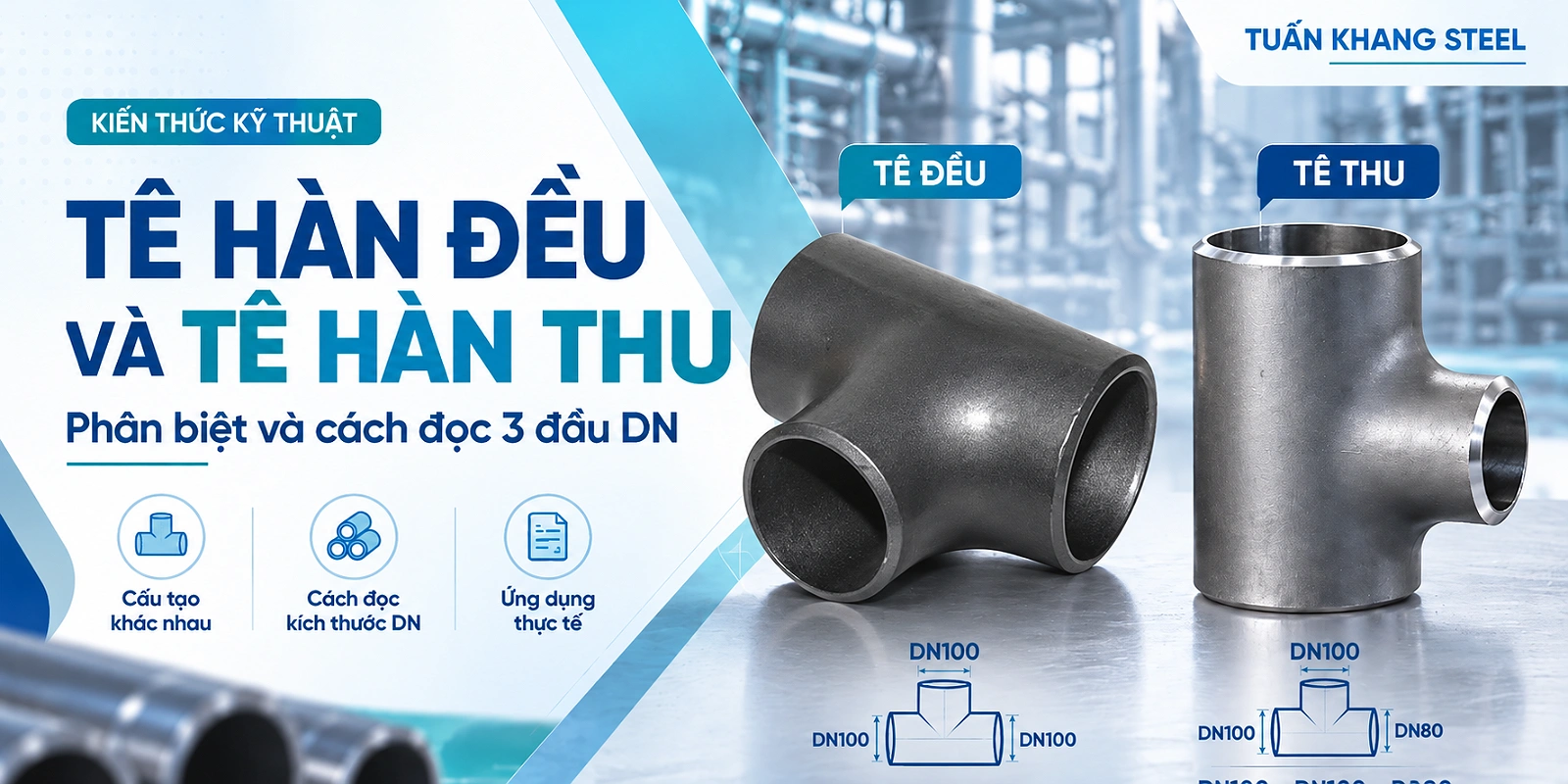

Tê hàn đều và tê hàn thu: phân biệt đúng, đọc chuẩn 3 đầu DN
Cùng là phụ kiện chia nhánh 90°, nhưng tê đều và tê thu khác nhau ở kích thước đầu nhánh. Cách nhận diện đúng giúp bạn lập bảng kê, đặt hàng và kiểm tra vật tư theo bản vẽ.
Tê hàn đều và tê hàn thu là gì?
Tê hàn là phụ kiện dạng chữ T, thường nối với ống bằng phương pháp hàn đối đầu để tạo một nhánh vuông góc với tuyến ống chính. Hai loại được phân biệt chủ yếu bằng kích thước danh nghĩa của ba cửa kết nối.
01 · Tê hàn đều (Equal Tee)
Hai đầu thẳng của tuyến ống chính và đầu nhánh có cùng kích thước danh nghĩa. Ví dụ: DN100 × DN100 × DN100.
- Phù hợp khi đường ống nhánh cần cùng cỡ với tuyến chính theo thiết kế.
- Thường ghi gọn là tê đều DN100, nhưng khi báo giá có thể xác nhận rõ đầy đủ quy cách.
02 · Tê hàn thu (Reducing Tee)
Hai đầu thẳng của tuyến chính cùng kích thước, còn đầu nhánh nhỏ hơn. Ví dụ: DN100 × DN100 × DN80.
- Dùng để lấy nhánh có kích thước nhỏ hơn từ tuyến ống chính.
- Phải ghi đủ ba vị trí để tránh đặt nhầm với tê đều hoặc loại giảm ở vị trí khác.
Cách đọc ba đầu của tê hàn trên bản vẽ
Mỗi tê có hai đầu chạy thẳng (run) và một đầu nhánh (branch). Trong cách ghi thông dụng cho tê thu, hai kích thước đầu biểu thị tuyến chính, kích thước cuối biểu thị nhánh. Tuy nhiên, luôn cần đối chiếu quy ước trên bản vẽ hoặc catalogue của dự án.
Bảng so sánh tê hàn đều và tê hàn thu
| Tiêu chí | Tê hàn đều | Tê hàn thu |
|---|---|---|
| Ba đầu kết nối | Cùng kích thước danh nghĩa | Hai đầu chạy thẳng cùng cỡ, đầu nhánh nhỏ hơn |
| Cách ghi ví dụ | DN100 × DN100 × DN100 | DN100 × DN100 × DN80 |
| Chức năng | Chia nhánh cùng cỡ | Chia nhánh sang cỡ nhỏ hơn |
| Cách chọn | Kiểm tra cỡ tuyến chính và nhánh bằng nhau | Kiểm tra đúng cỡ nhánh, chiều lắp và sơ đồ hệ thống |
| Thông tin đặt hàng | DN/NPS, SCH/chiều dày, vật liệu, bề mặt, số lượng | Đủ ba kích thước, SCH/chiều dày, vật liệu, bề mặt, số lượng |
| Kiểm tra kỹ thuật | Cần đối chiếu tiêu chuẩn chế tạo, kích thước, điều kiện làm việc và yêu cầu dự án; không suy ra khả năng chịu áp chỉ từ tên gọi. | |
Bảng mang tính hướng dẫn nhận diện và đặt hàng, không phải bảng kích thước chế tạo. Với sản phẩm theo ASME B16.9, kích thước tâm–đầu và tổ hợp tê thu phải tra theo bảng của tiêu chuẩn hoặc catalogue nhà sản xuất tương ứng.
Ba tình huống chọn tê đúng quy cách
Nhánh bằng tuyến chính
Bản vẽ yêu cầu nhánh DN80 đi ra từ tuyến DN80: xem nhóm tê đều DN80, đồng thời kiểm tra vật liệu và cấp chiều dày.
Nhánh nhỏ hơn tuyến chính
Tuyến DN100 lấy một nhánh DN50: tìm tê thu DN100 × DN100 × DN50, xác nhận tổ hợp kích thước có sẵn theo tiêu chuẩn áp dụng.
Danh sách chỉ ghi “tê DN100”
Chưa đủ để kết luận là tê đều hay thu. Yêu cầu bản vẽ hoặc hỏi lại đầu nhánh, SCH, vật liệu trước khi chốt báo giá.
Sản phẩm tê hàn tại Tuấn Khang Steel
Các liên kết dưới đây dẫn đến đúng trang sản phẩm WooCommerce đã có trong bảng URL của Tuấn Khang. Cấu hình, tiêu chuẩn và tình trạng từng quy cách cần xác nhận khi gửi yêu cầu.
Tê thu hàn mạ kẽm nhúng nóng
Tham khảo thêm lựa chọn bề mặt mạ theo nhu cầu đặt hàng.
Hướng dẫn gửi bảng kê để báo giá tê hàn chính xác
| Tên hàng | Quy cách ba đầu | SCH / chiều dày | Vật liệu / bề mặt | Số lượng |
|---|---|---|---|---|
| Tê hàn đều | DN100 × DN100 × DN100 | Theo bản vẽ | Thép đen | … cái |
| Tê thu hàn | DN100 × DN100 × DN80 | Theo bản vẽ | Thép đen / mạ kẽm theo yêu cầu | … cái |
Các dòng trên chỉ là ví dụ nhập bảng kê, không xác nhận tồn kho hoặc chào giá cho một cấu hình cụ thể.
- Ghi chính xác ba đầu theo quy ước bản vẽ và chuẩn DN/NPS.
- Ghi rõ SCH/chiều dày, tiêu chuẩn áp dụng, vật liệu, loại bề mặt nếu có.
- Cung cấp số lượng, địa điểm và thời điểm giao hàng.
- Nếu công trình yêu cầu CO/CQ hoặc hồ sơ xuất xưởng, nêu từ đầu để kiểm tra theo từng lô hàng.
Đọc thêm trong hệ thống kiến thức phụ kiện ống thép
Câu hỏi thường gặp
Tê hàn đều khác tê hàn thu ở đâu?
DN100 × DN100 × DN80 là tê gì?
Tê thu hàn có bắt buộc cùng SCH với đường ống không?
Có thể dùng tê đều kết hợp côn thu thay tê thu không?
Tê hàn thép đen và mạ kẽm có giống nhau không?
Muốn báo giá tê thu cần cung cấp gì?
