Phụ Kiện Ống Thép PCCC: Nên Chọn Hàn, Ren Hay Nối Rãnh?
Phụ kiện ống thép PCCC: Nên chọn kết nối hàn, ren hay nối rãnh?
Phụ kiện ống thép PCCC cần được lựa chọn theo hồ sơ thiết kế và cấu hình tuyến ống, không đơn thuần dựa vào giá hoặc DN. Hướng dẫn này giúp bạn phân biệt ba phương pháp kết nối, kiểm tra kích thước thực tế và chuẩn bị bảng kê báo giá rõ ràng.
Phụ kiện ống thép PCCC gồm những phương pháp kết nối nào?
Trong hệ thống đường ống phục vụ phòng cháy chữa cháy, kết nối hàn, ren và nối rãnh là ba phương án thường được cân nhắc theo bản vẽ, điều kiện thi công và yêu cầu nghiệm thu. Mỗi phương pháp có chi tiết kết nối, dụng cụ lắp đặt và hồ sơ sản phẩm khác nhau.
Bài viết tập trung vào cách đọc danh mục vật tư và chuẩn bị thông tin mua hàng. Việc quyết định phương pháp nối cho một dự án PCCC cụ thể cần tuân thủ thiết kế được phê duyệt, yêu cầu tiêu chuẩn áp dụng và hồ sơ kỹ thuật của vật tư.
Phụ kiện hàn
Cút, tê, côn thu, nút bịt… kết nối với ống bằng mối hàn theo yêu cầu quy trình thi công.
Kiểm tra DN, Φ, SCH, kiểu đầu hàn
Phụ kiện ren

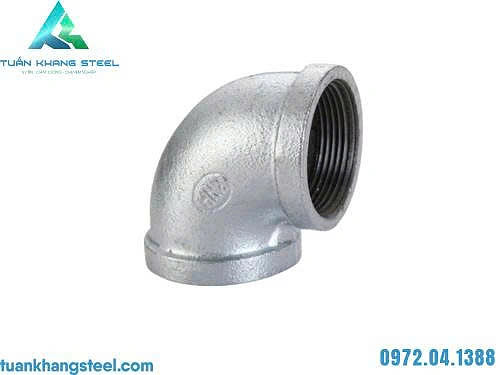

Cút ren, tê ren, măng sông, rắc co… kết nối bằng ren; cần xác định hệ ren và đầu ren trong/ngoài.
Kiểm tra chuẩn ren, cỡ ren
Phụ kiện nối rãnh
Khớp nối, co, tê hoặc phụ kiện có đầu rãnh tương thích; phải kiểm tra cấu hình khớp nối và gioăng.
Kiểm tra chuẩn rãnh, đầu ống, gioăng
Bảng so sánh kết nối hàn, ren và nối rãnh
Dùng bảng này để xác định những gì cần ghi rõ trong yêu cầu báo giá, không dùng thay thế chỉ dẫn thiết kế.
| Tiêu chí | Hàn đối đầu | Ren | Nối rãnh |
|---|---|---|---|
| Nguyên lý | Hàn phụ kiện và đầu ống | Vặn khớp ren tương thích | Khớp nối cơ khí ôm đầu ống có rãnh cùng gioăng |
| Ví dụ vật tư | Cút hàn, tê hàn, côn thu, nút bịt | Cút ren, tê ren, rắc co, măng sông | Khớp nối rãnh, co rãnh, tê rãnh |
| Thông số phải hỏi | DN/OD, SCH, vật liệu, góc co, kích thước nhánh | Cỡ ren, hệ ren, ren trong/ngoài, vật liệu | OD thực, kiểu rãnh, khớp nối, gioăng, áp lực/ứng dụng theo hồ sơ sản phẩm |
| Thi công | Phụ thuộc quy trình hàn, nhân lực, kiểm soát mối nối | Cần ren đúng hệ, bảo đảm kín theo chỉ dẫn | Cần tạo rãnh đúng kích thước, lắp đúng bộ phận đồng bộ |
| Bảo trì | Thay chi tiết có thể phải xử lý mối hàn | Có thể tháo tại mối ren phù hợp, tùy bố trí tuyến | Tháo lắp theo hướng dẫn hãng và điều kiện vận hành |
| Điểm cần tránh | Nhầm SCH ống với quy cách phụ kiện | Nhầm BSPT/NPT và cỡ ren | Chỉ khớp DN nhưng sai biên dạng rãnh hoặc gioăng |
6 bước chọn phụ kiện ống thép PCCC theo bản vẽ
Trước khi hỏi hàng
- Xác định tuyến ống, vị trí đấu nối và loại phụ kiện từ bản vẽ.
- Ghi kiểu kết nối: hàn, ren, mặt bích hay rãnh.
- Kiểm tra DN/NPS và đường kính ngoài thực tế (Φ).
- Ghi SCH nếu bản vẽ yêu cầu cho tuyến ống/phụ kiện tương ứng.
Trước khi chốt đơn
- Kiểm tra vật liệu, lớp mạ, hệ ren hoặc biên dạng rãnh; đối chiếu điều kiện sử dụng và hồ sơ kỹ thuật.
- Gửi số lượng, tiến độ, địa điểm giao, yêu cầu CO/CQ hoặc tài liệu liên quan theo từng lô hàng.
Lưu ý quy cách DN65 – Φ76 của Tuấn Khang Steel
Đối với các phụ kiện DN65 trong danh mục hàng Tuấn Khang đang cung cấp, quy cách lắp ống là Φ76 (OD khoảng 76,1–76,3 mm tùy hệ kích thước). Vì vậy, khi gửi yêu cầu mua hàng, cần ghi rõ DN65 – Φ76 để tránh nhầm.
Không tự áp dụng bảng kích thước của một hệ tiêu chuẩn sang toàn bộ phụ kiện; đặc biệt với nối rãnh cần kiểm tra thông số đầu ống và khớp nối cụ thể. Xem thêm bảng quy đổi DN–Inch–NPS.
Nhóm sản phẩm phụ kiện tham khảo
Các sản phẩm dưới đây đã có URL WooCommerce của Tuấn Khang. Chọn sản phẩm theo yêu cầu dự án, không xem việc được liệt kê trong bài là chứng nhận PCCC cho mọi chủng loại.
Tê hàn thép đen
Phụ kiện chia nhánh, cần xác định tê đều hay tê thu và ba kích thước.
Mẫu bảng kê phụ kiện ống thép PCCC khi gửi báo giá
Khách hàng có thể copy các cột dưới đây vào Excel hoặc tải mẫu bảng kê ở bài hướng dẫn riêng. Số lượng và cấu hình trong ví dụ chỉ minh họa cách ghi, không phải bảng kê thiết kế cho một công trình cụ thể.
| Hạng mục | Tên phụ kiện | DN – Φ | Kiểu kết nối | Thông số bổ sung | Số lượng |
|---|---|---|---|---|---|
| Tuyến A | Cút 90° | DN65 – Φ76 | Hàn | SCH / vật liệu theo bản vẽ | Điền theo bảng kê |
| Tuyến B | Tê ren | Theo bản vẽ | Ren | Hệ ren, ren trong/ngoài | Điền theo bảng kê |
| Tuyến C | Khớp nối rãnh | OD thực tế | Nối rãnh | Chuẩn rãnh, gioăng, mã thiết bị | Điền theo bảng kê |
| Cụm van | Mặt bích | Theo bản vẽ | Mặt bích | JIS/BS/EN/DIN, PCD, lỗ bu lông | Điền theo bảng kê |
Đọc thêm theo ma trận Pillar–Cluster
Câu hỏi thường gặp về phụ kiện ống thép PCCC
Phụ kiện ống thép PCCC nên dùng hàn hay nối rãnh?
Có thể dùng phụ kiện ren cho mọi kích thước ống PCCC không?
Chỉ cần cùng DN thì khớp nối rãnh có thể lắp được không?
DN65 của Tuấn Khang dùng cho ống phi bao nhiêu?
SCH40 có nghĩa là phụ kiện chịu áp suất cố định không?
Khi mua phụ kiện cho hệ PCCC cần CO/CQ không?
Đặt hàng theo bảng kê cần ghi những trường nào?
