Phụ kiện nối rãnh PCCC: nhận biết khớp nối, co, tê và cách chọn đúng

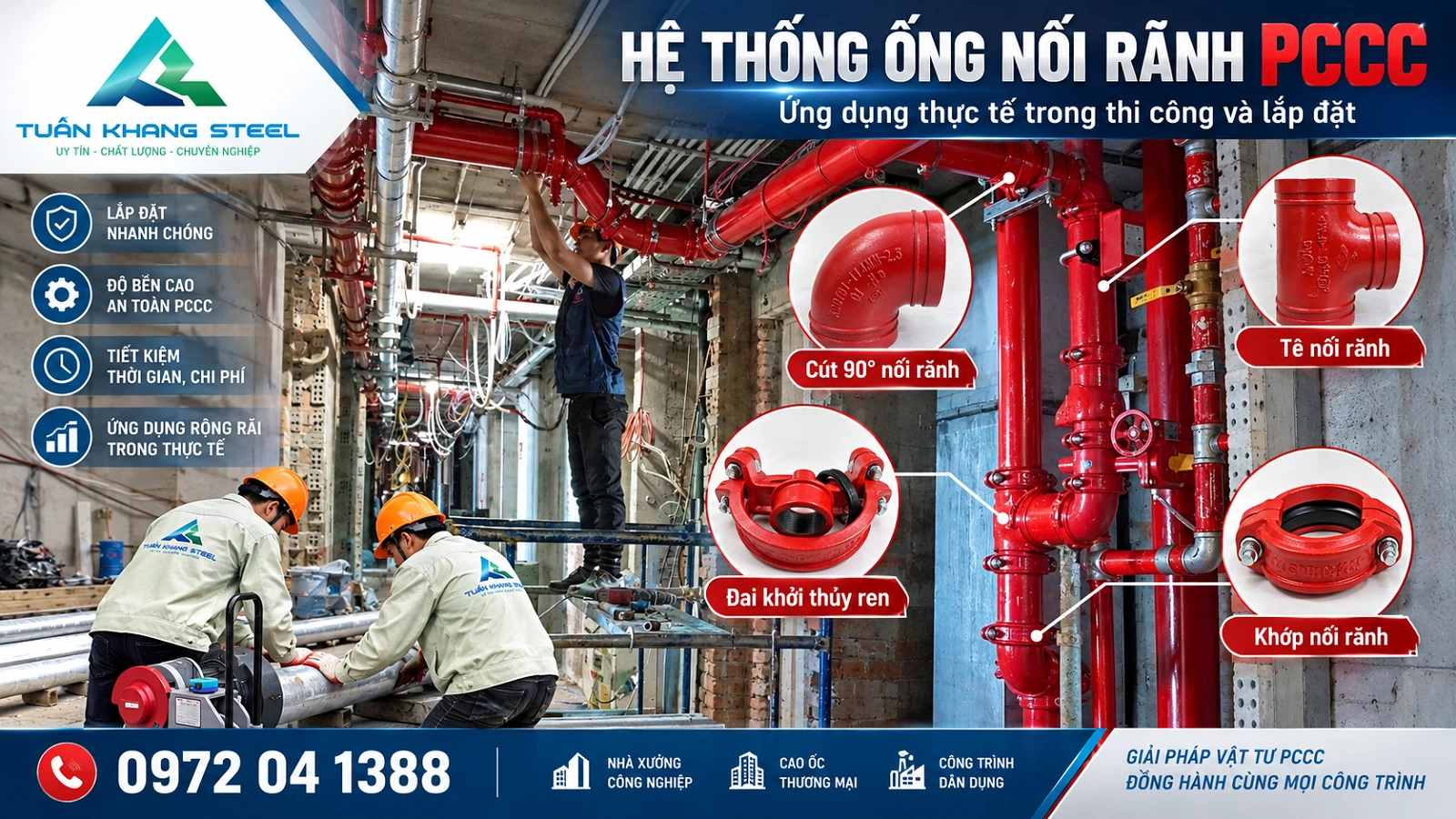

Hướng dẫn bằng hình ảnh sản phẩm và hệ ống thực tế: hiểu cấu tạo khớp nối rãnh, kiểm tra đầu ống, phân biệt đầu nhánh và chuẩn bị bảng kê vật tư chính xác.

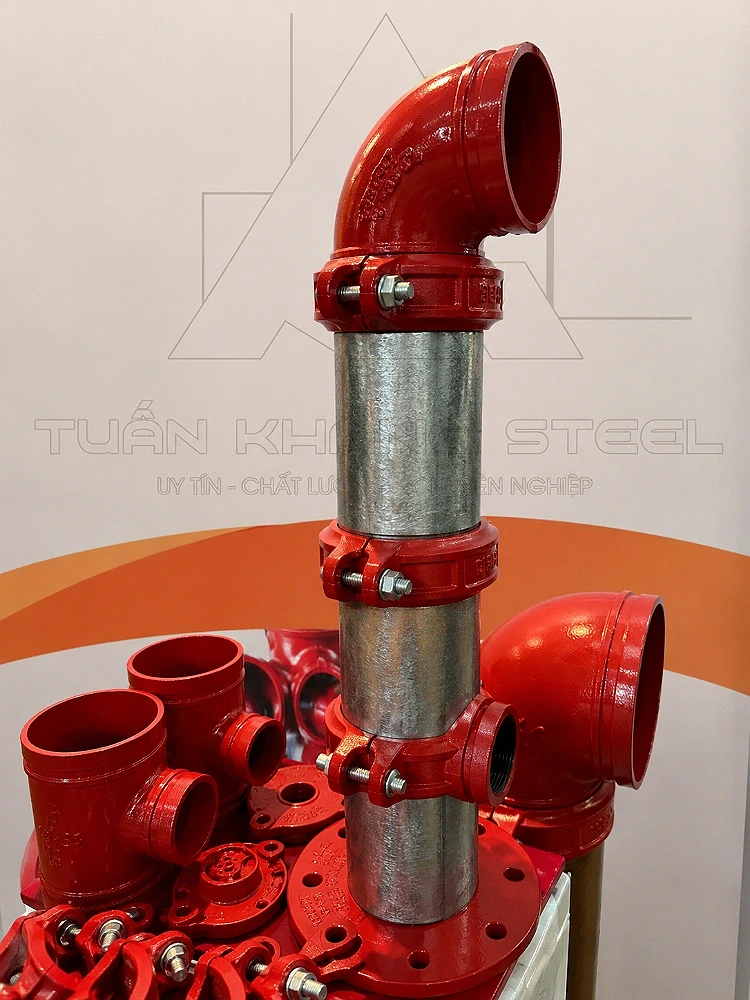

Phụ kiện nối rãnh PCCC là nhóm vật tư tạo mối nối hoặc chuyển hướng, chia nhánh cho đường ống được gia công đầu rãnh. Khớp nối cơ khí thông dụng sử dụng thân khớp, gioăng và bu lông để liên kết hai đầu ống có rãnh. Khi mua hàng, cần đối chiếu đường kính ngoài thực tế (OD), kiểu rãnh, loại phụ kiện, vật liệu gioăng và hồ sơ thiết kế — không chỉ căn cứ DN trên bảng kê.

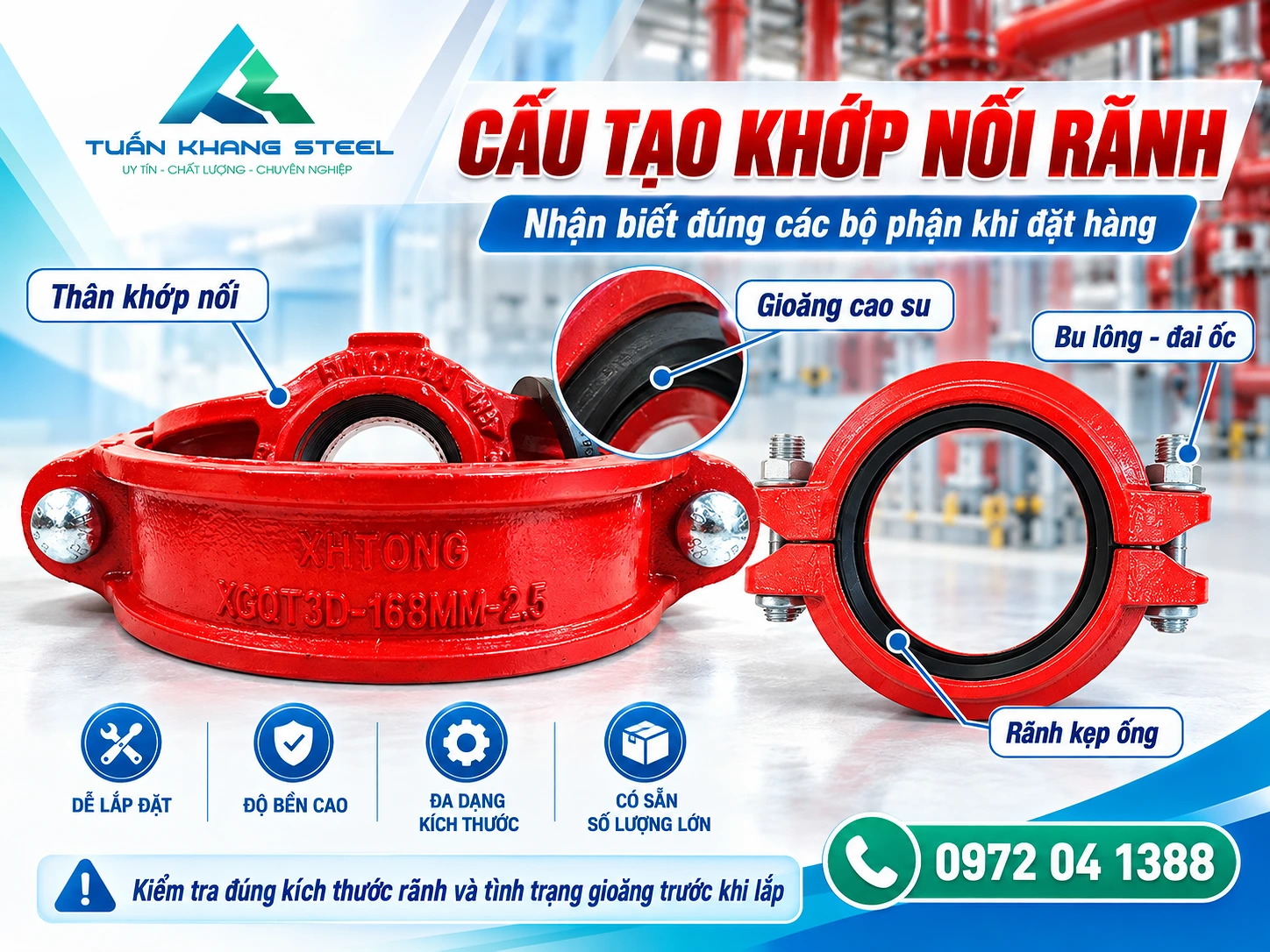

Khớp nối rãnh (grooved coupling) hoạt động như thế nào?
Đầu ống được lăn rãnh hoặc gia công rãnh theo quy cách của hệ khớp nối. Gioăng phù hợp được bố trí quanh vị trí tiếp giáp hai đầu ống; thân khớp ôm bên ngoài, phần vấu của thân ăn vào rãnh và được cố định bởi bu lông, đai ốc. Khớp nối hoàn chỉnh tạo một liên kết cơ khí, trong đó gioăng đảm nhiệm chức năng làm kín.
Nhận diện các phụ kiện nối rãnh thường gặp
Chọn theo công dụng trên bản vẽ: nối thẳng, chuyển hướng, chia ba ngả hay tạo nhánh ren. Dưới đây là nhóm ảnh đã được chuẩn bị cho bài viết; xem ảnh lớn để quan sát đặc điểm đầu nối.

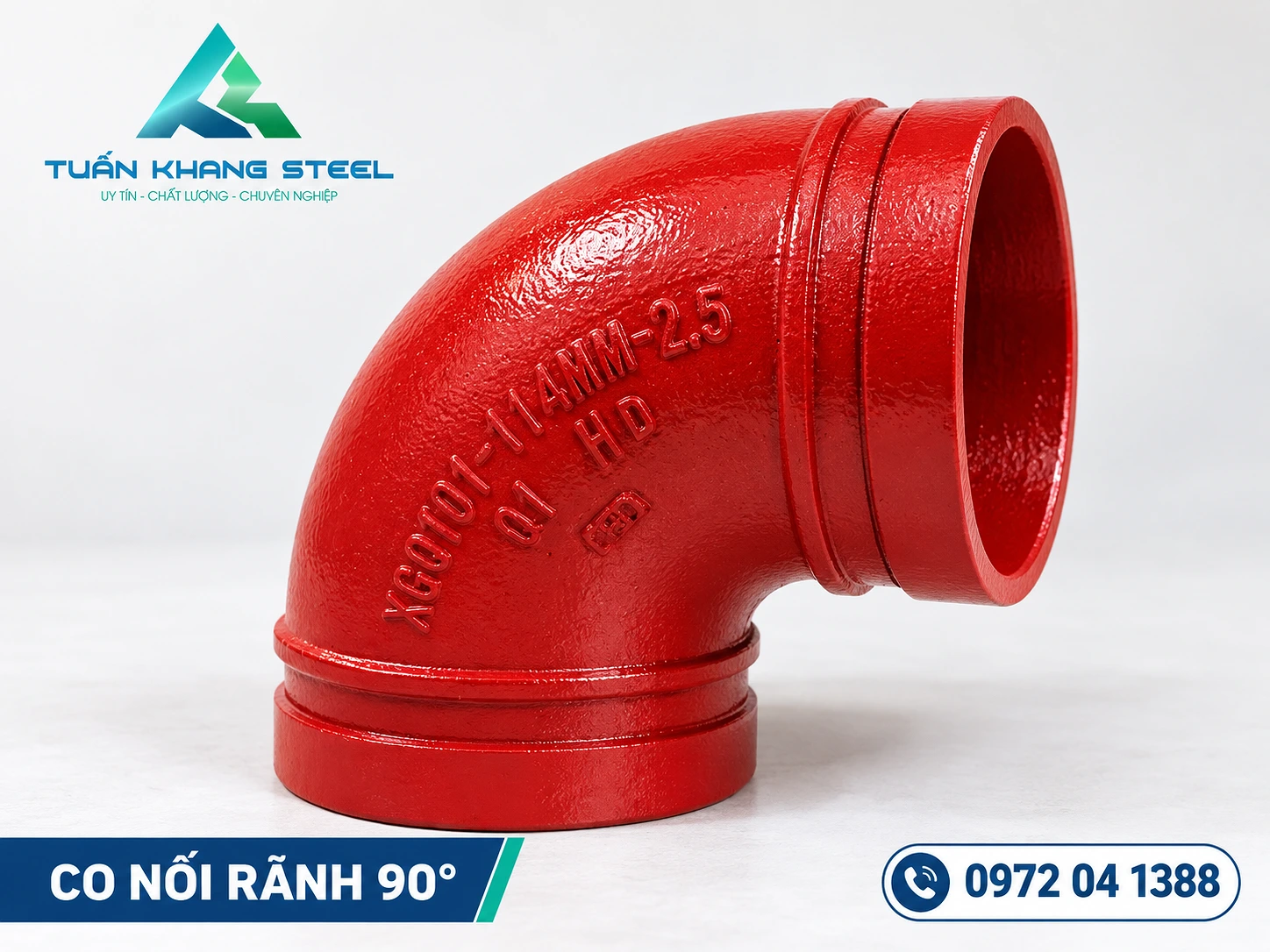

Co rãnh 90°
Đổi hướng tuyến ống 90°. Cần xác định đường kính ngoài và kiểu đầu rãnh ở cả hai đầu.

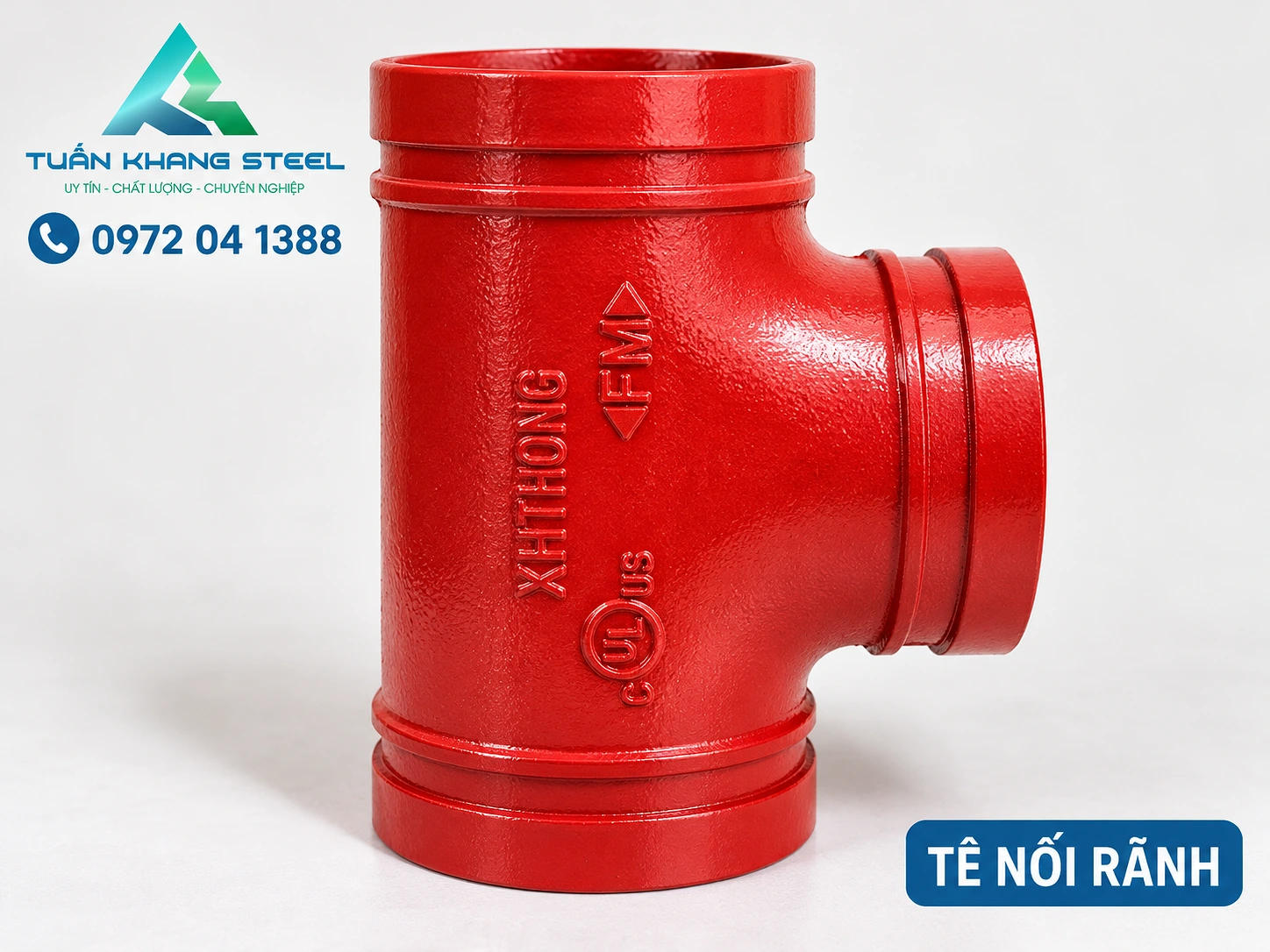

Tê nối rãnh
Phụ kiện ba ngả cho tuyến chính và nhánh. Khi là tê thu, phải ghi đầy đủ cỡ tuyến chính và đầu nhánh.

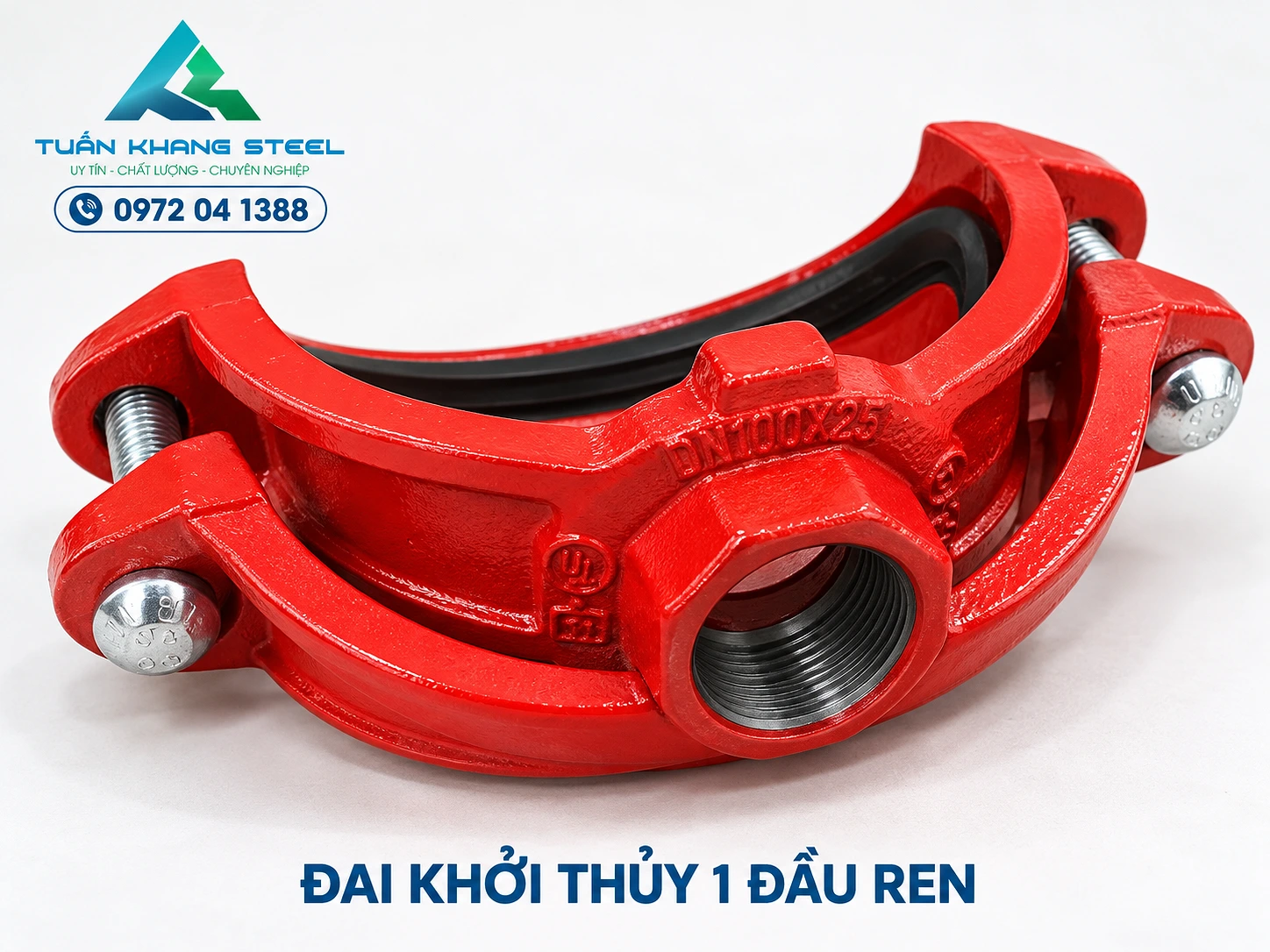

Đai khởi thủy 1 phía nối ren
Tạo đầu ra ren trên tuyến ống chính theo cấu hình khoan lỗ và đai ôm thích hợp. Không thay thế tùy ý cho tê ba ngả.
Khớp nối cứng và khớp nối mềm khác nhau ở đâu?
| Tiêu chí | Khớp cứng (rigid) | Khớp mềm (flexible) |
|---|---|---|
| Vai trò thiết kế | Hạn chế dịch chuyển tương đối tại mối nối theo thiết kế sản phẩm. | Cho phép mức chuyển vị hoặc lệch góc nhất định theo chỉ dẫn của hãng. |
| Không thể chọn chỉ dựa vào | Màu sơn đỏ, đường kính DN hoặc hình dáng bên ngoài. | |
| Cần xác minh | Model, tiêu chuẩn rãnh, dải OD, áp suất/cấp sử dụng, gioăng, giá đỡ và phương án thiết kế. | |
Khả năng hấp thụ rung hoặc cho phép dịch chuyển không áp dụng chung cho mọi sản phẩm gọi là coupling.
5 thông số cần kiểm tra trước khi đặt mua
Ghi cả cỡ danh nghĩa và OD đo được hoặc OD theo bản vẽ.
Xác định rãnh lăn/cắt và kích thước theo catalogue khớp.
Co 90°/45°, tê đều/thu, đai khởi thủy đầu ren trong hay kết nối khác.
Chọn vật liệu gioăng phù hợp với môi trường, nhiệt độ và tài liệu hãng.
Đối chiếu cấp làm việc và chứng từ/approval theo mã hàng, dự án.
Ảnh, bản vẽ, vị trí sử dụng, yêu cầu giao hàng và nghiệm thu.

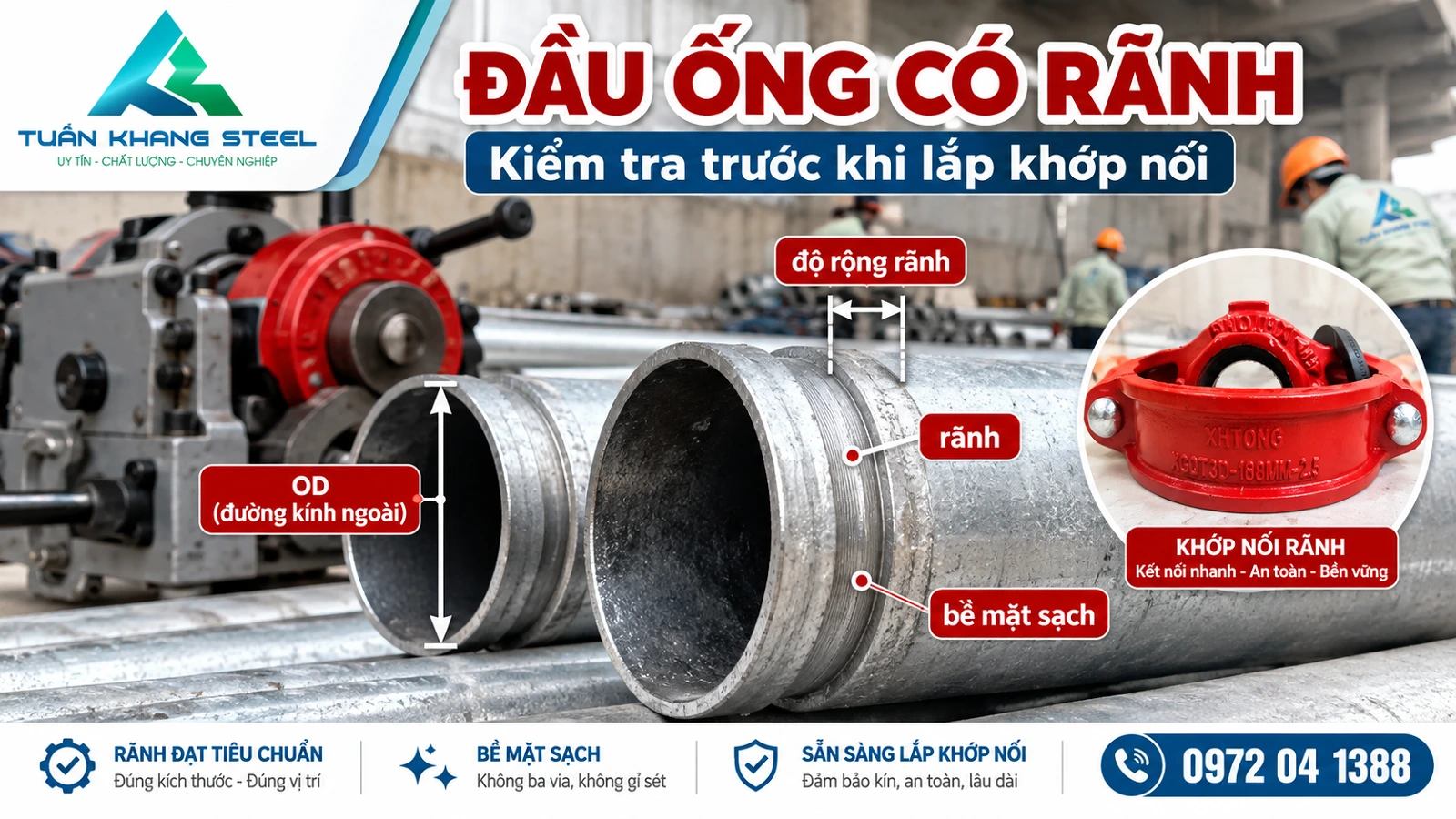

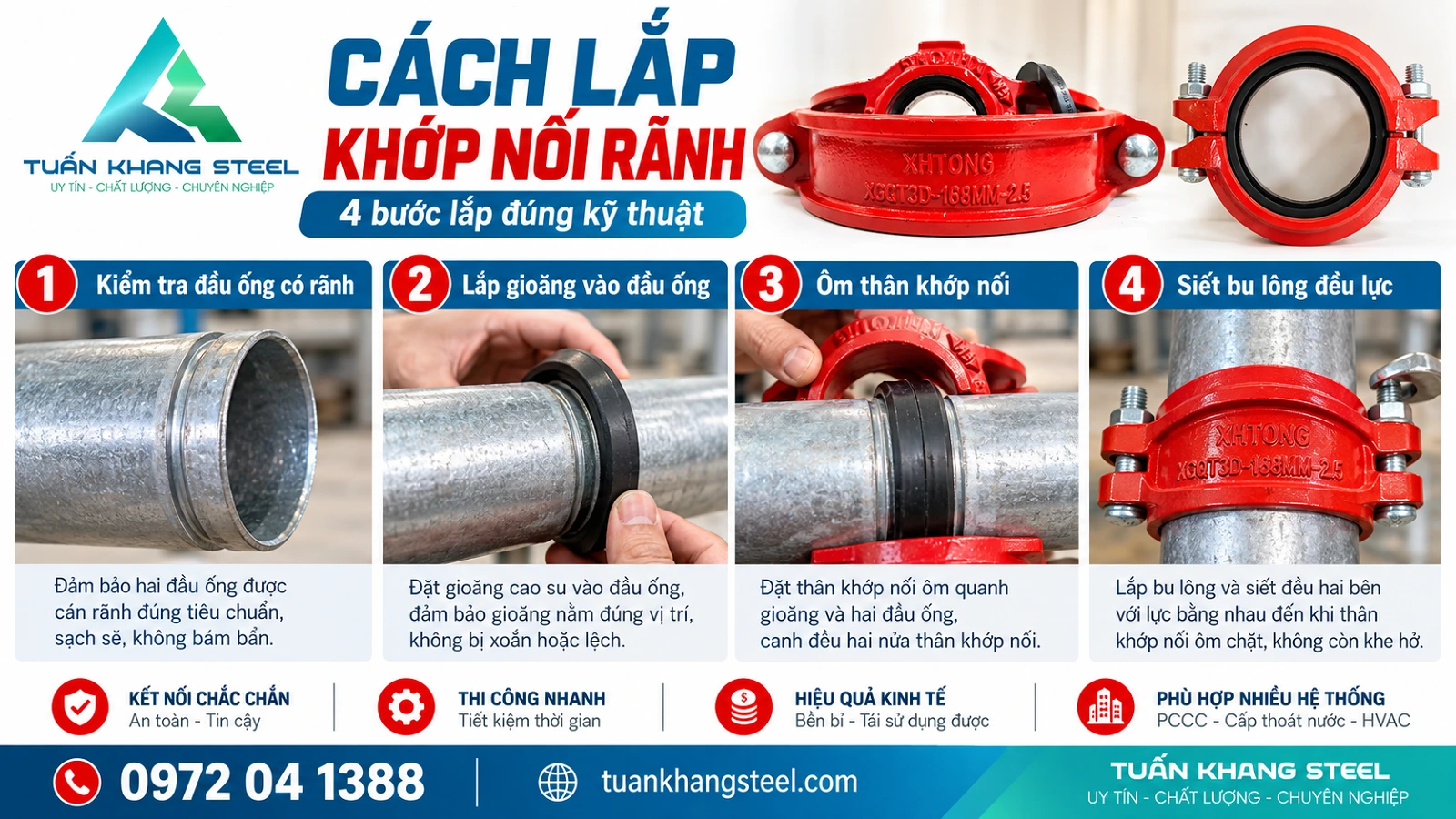

Trình tự kiểm tra và lắp khớp nối rãnh
Hình bên dưới giúp nhận biết các công đoạn thường gặp. Đây là sơ đồ tham khảo, không phải hướng dẫn thi công thay thế tài liệu lắp đặt của nhà sản xuất từng model.
Chú ý về lực siết: không áp dụng một mức mô-men cố định cho mọi coupling. Một số dòng yêu cầu tiếp xúc mặt gối bu lông, trong khi dòng khác quy định khe hở đều và mô-men cụ thể. Phải theo hướng dẫn đúng hãng, đúng series.
Checklist kiểm tra phụ kiện nối rãnh trước khi lắp đặt
| Kiểm tra | Cách đối chiếu | Lỗi cần tránh |
|---|---|---|
| Chủng loại | Đúng co, tê, khớp nối, đai nhánh và loại đầu ra. | Nhầm co 90° với 45°, tê đều với tê thu. |
| Thông số | Đối chiếu mã hàng, OD, loại rãnh và cấu hình thiết kế. | Chỉ nhìn DN hoặc màu sơn. |
| Gioăng | Đủ, nguyên vẹn, đúng vật liệu và cấu hình. | Gioăng nứt, kẹp xoắn hoặc dùng sai môi chất. |
| Bu lông | Đủ chi tiết, tương thích model, không sứt ren. | Thiếu đai ốc, lắp bu lông không đồng bộ. |
| Bề mặt | Kiểm tra lớp phủ, cạnh sắc, tình trạng rãnh. | Rãnh hư, mép có ba via, bề mặt bị tổn thương. |
| Hồ sơ | Kiểm tra chứng từ theo yêu cầu hợp đồng và đúng lô. | Tự coi dấu dập là chứng chỉ UL/FM hay CO/CQ. |
Mẫu bảng kê phụ kiện nối rãnh để yêu cầu báo giá
Bảng dưới chỉ là mẫu cách ghi, không phải danh sách quy cách được xác nhận còn hàng.
| Tên vật tư | Thông tin bắt buộc | Số lượng | Ghi chú |
|---|---|---|---|
| Khớp nối rãnh | DN/OD, cứng hay mềm, model / loại gioăng | … bộ | Rãnh và áp suất theo hồ sơ |
| Co rãnh | 90°/45°, DN/OD, đầu rãnh | … cái | Kèm ảnh/bản vẽ |
| Tê nối rãnh | Hai đầu thẳng + đầu nhánh, OD từng đầu | … cái | Tê đều hay tê thu |
| Đai khởi thủy ren | OD ống chính, cỡ nhánh ren, loại ren | … bộ | Lỗ khoan theo hãng |
Tham khảo thêm mẫu bảng kê phụ kiện ống thép để gửi yêu cầu đặt mua chi tiết.
Giải đáp nhanh về phụ kiện nối rãnh PCCC
Khớp nối rãnh và phụ kiện rãnh có giống nhau không?
Không hoàn toàn. Khớp nối rãnh (coupling) là cụm thân khớp, gioăng và bu lông để ghép hai đầu có rãnh. Phụ kiện rãnh là nhóm rộng hơn, gồm khớp nối, co rãnh, tê rãnh, đầu chuyển và phụ kiện nhánh.
Có thể lắp khớp nối rãnh cho đầu ống trơn không?
Khớp nối rãnh tiêu chuẩn cần đầu ống được gia công rãnh đúng dạng và kích thước tương thích. Không thay thế đầu rãnh bằng đầu trơn nếu nhà sản xuất không cho phép.
Có phải khớp nối cứng luôn tốt hơn khớp nối mềm?
Không. Mỗi loại có đặc tính chuyển vị và cấu hình thiết kế riêng. Chọn theo hồ sơ thiết kế, sơ đồ giá đỡ, điều kiện rung và tài liệu của hãng.
Khớp nối rãnh có cần gioăng không?
Với khớp nối rãnh cơ khí thông dụng, gioăng là bộ phận làm kín quan trọng. Cần xác nhận vật liệu, cấp sử dụng, tình trạng gioăng và cấu hình đúng mã hàng.
Vì sao cùng DN nhưng khớp nối vẫn không vừa ống?
DN chưa đủ để xác định tương thích. Cần kiểm tra đường kính ngoài OD, chuẩn hình học rãnh, kiểu rãnh, dải áp lực và model khớp nối.
Đai khởi thủy một phía nối ren có giống tê rãnh không?
Không. Đai khởi thủy tạo nhánh từ thân ống tại lỗ khoan theo thiết kế, có thể có đầu ra ren. Tê rãnh là phụ kiện ba ngả thay đổi đường đi của tuyến ống; không hoán đổi tùy ý.
Siết bu lông đến khi hai nửa khớp nối chạm sát nhau có đúng không?
Không áp dụng chung cho mọi loại khớp. Có model yêu cầu tiếp xúc hai mặt gối bu lông, model khác yêu cầu khe hở hoặc mô-men riêng. Luôn dùng hướng dẫn lắp đặt đúng mã sản phẩm.
Cần cung cấp gì để báo giá phụ kiện nối rãnh PCCC?
Gửi danh sách chủng loại, DN và OD, loại đầu nối và nhánh, số lượng, ảnh hoặc bản vẽ, áp suất/tiêu chuẩn theo dự án, yêu cầu gioăng và chứng từ nếu có.
