Cách Đọc Ký Hiệu Trên Mặt Bích Thép: DN, PN, Class, Vật Liệu Và Tiêu Chuẩn
Cách đọc ký hiệu trên mặt bích thép: DN, PN, Class, vật liệu và tiêu chuẩn
Ký hiệu trên mặt bích thép giúp xác định cỡ danh nghĩa, cấp áp suất–nhiệt độ, vật liệu và hệ tiêu chuẩn được nhà sản xuất công bố. Tuy nhiên, dấu dập phải được kiểm tra cùng bản vẽ, kích thước thực tế và hồ sơ lô hàng.
Vì sao phải đọc ký hiệu trên mặt bích thép trước khi mua?
Hai mặt bích nhìn tương tự nhau có thể khác hệ tiêu chuẩn, vòng chia lỗ bu lông (PCD), số lỗ, vật liệu hoặc bề mặt làm kín. Người mua cần đọc dấu dập để đối chiếu, nhưng không dùng dấu dập đơn lẻ làm bằng chứng chứng nhận chất lượng.
Cỡ danh nghĩa của tuyến ống và hệ kích thước. Không tự hiểu là đường kính ngoài thực đo của mặt bích.
Ký hiệu cấp danh nghĩa theo từng hệ tiêu chuẩn; không thể quy đổi trực tiếp dựa vào con số.
Phân biệt mã vật liệu với tiêu chuẩn kích thước và hệ kết nối. Cần tra đúng phiên bản áp dụng.

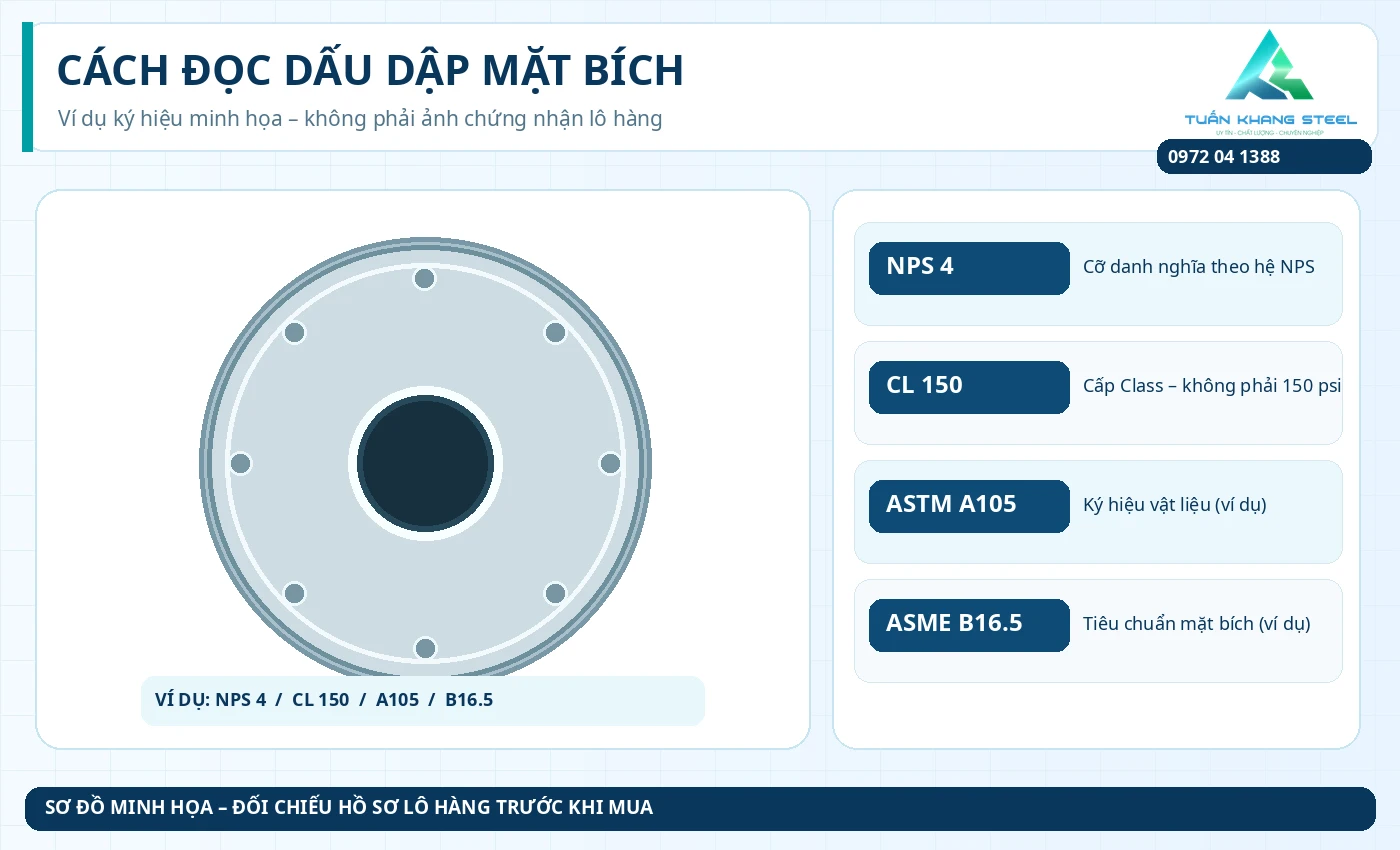

Sơ đồ cách đọc NPS, Class, vật liệu và tiêu chuẩn mặt bích
Hình dưới giúp đọc lần lượt bốn nhóm ký hiệu. Khi kiểm tra hàng thực, vị trí và cách thể hiện dấu dập có thể khác nhau theo loại bích và quy định nhà sản xuất.
| Ký hiệu ví dụ | Cách hiểu | Cần đối chiếu thêm |
|---|---|---|
| NPS 4 | Cỡ ống danh nghĩa 4 inch theo hệ NPS. | Đường kính ống, lỗ bích, loại bích và bản vẽ. |
| CL 150 / Class 150 | Tên cấp phân hạng áp suất–nhiệt độ trong hệ áp dụng. | Vật liệu, nhiệt độ, rating và giới hạn làm việc; không đồng nghĩa luôn 150 psi. |
| ASTM A105 | Tiêu chuẩn vật liệu thép carbon rèn, khi mã vật liệu được công bố như vậy. | Mác, chứng chỉ vật liệu/MTC và truy xuất theo lô nếu dự án yêu cầu. |
| ASME B16.5 | Hệ tiêu chuẩn mặt bích/đầu nối bích theo phạm vi của tiêu chuẩn. | PCD, lỗ bu lông, mặt làm kín, kích thước và loại bích. |
Với ASME B16.5, phạm vi tiêu chuẩn bao gồm yêu cầu về xếp hạng áp suất–nhiệt độ, vật liệu, kích thước, dung sai và ghi nhãn mặt bích. Tham khảo thông tin ASME B16.5 tại ASME.
DN, NPS, PN, Class và JIS 10K có tương đương nhau không?
Đây là các nhóm ký hiệu thuộc các hệ quy chiếu khác nhau. Khi đặt hàng, ngoài cỡ DN/NPS cần ghi chính xác tiêu chuẩn bích, loại mặt làm kín và cấp kết nối theo bản vẽ.
| Nhóm ký hiệu | Chỉ ra điều gì? | Không nên hiểu nhầm |
|---|---|---|
| DN / NPS | Cỡ ống danh nghĩa theo hệ quy định | Không phải mọi kích thước đo trên mặt bích hoặc OD đều bằng con số DN. |
| PN | Cấp danh nghĩa trong hệ tiêu chuẩn tương ứng | Không suy ra áp suất làm việc thực tế chỉ từ tên PN. |
| Class (CL) | Cấp phân hạng trong hệ ASME và các hệ liên quan | Class 150 không đồng nghĩa áp suất làm việc luôn bằng 150 psi. |
| JIS 10K | Hệ cấp danh nghĩa của tiêu chuẩn JIS áp dụng | Không mặc định tương đương PN10 hoặc Class 150. |
| ASTM A105 | Thông tin tiêu chuẩn vật liệu thép rèn, khi được chỉ định | Không tự chứng minh bởi màu sắc hoặc hình dáng bích. |
| FF / RF | Hình dạng vùng mặt làm kín: phẳng / mặt nhô | Không nên lắp ghép FF–RF khi chưa kiểm tra yêu cầu thiết kế và vật liệu. |
Xem thêm bảng kích thước mặt bích JIS 10K và bài phân biệt tiêu chuẩn BS, JIS và DIN.

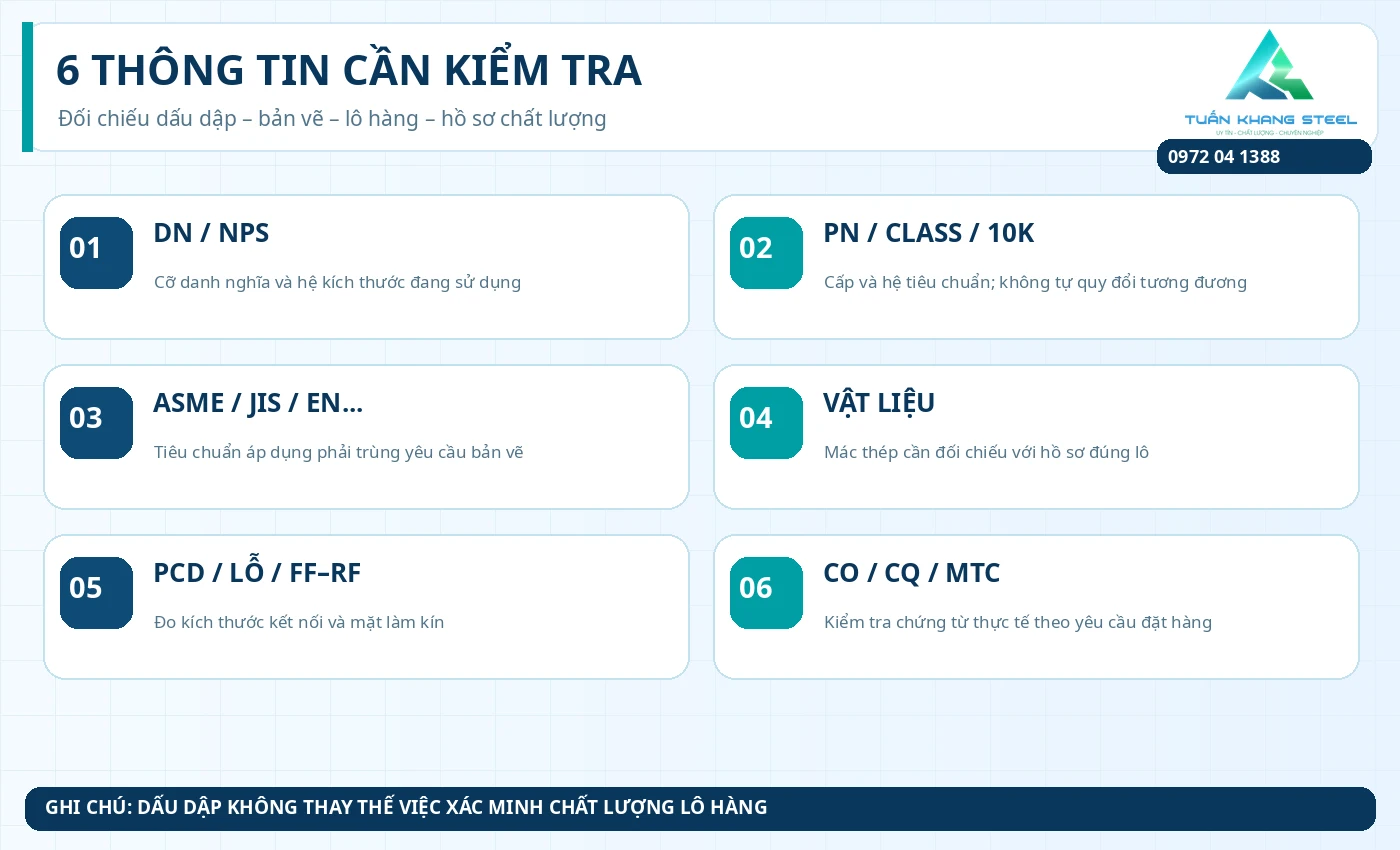

Checklist 6 thông tin cần kiểm tra trước khi đặt hoặc nhận mặt bích
Đối chiếu bản vẽ, hệ ống và đường kính lỗ bích, không xác nhận chỉ bằng tên danh nghĩa.
Giữ nguyên tên hệ, cấp và phiên bản tiêu chuẩn; tránh quy đổi suy đoán.
Kiểm tra tên tiêu chuẩn được chỉ định và kích thước kết nối.
Đối chiếu mác vật liệu, nhà sản xuất và giấy tờ lô nếu có yêu cầu.
Bích đối tiếp và gioăng phải tương thích theo thiết kế hệ thống.
Chứng từ tùy mặt hàng và từng lô; không mặc định mọi mặt bích đều có đủ các chứng từ.
Mẫu ghi thông số mặt bích để hạn chế đặt nhầm
Ví dụ bảng kê dưới đây là mẫu cách ghi, không xác nhận tồn kho hay cấp chất lượng của một sản phẩm cụ thể.
| Loại hàng | Cỡ & hệ tiêu chuẩn | Vật liệu, mặt bích | Yêu cầu kèm theo |
|---|---|---|---|
| Bích rỗng | NPS 4 – ASME B16.5 – Class 150 | Vật liệu theo bản vẽ; ghi rõ FF/RF | Số lượng, tiến độ, hồ sơ theo lô nếu cần |
| Bích đặc | DN100 – JIS 10K | Chốt vật liệu và kiểu mặt làm kín | PCD, số lỗ, gioăng/bu lông tương ứng |
| Bích ren | Cỡ ren, hệ ren; tiêu chuẩn mặt bích | Loại vật liệu / mạ theo yêu cầu | Ảnh đầu ren, bản vẽ, số lượng |
Bạn có thể tham khảo mẫu bảng kê phụ kiện ống thép để gửi nhiều mã hàng trong một yêu cầu báo giá.
Một số loại mặt bích Tuấn Khang đang giới thiệu
Ảnh thẻ hàng là hình ảnh sản phẩm; để biết chính xác vật liệu, cấp bích, quy cách dấu dập và chứng từ cần xác nhận theo mã hàng và lô.
Xem toàn bộ danh mục mặt bích thép hoặc gọi 0972 04 1388 để xác nhận quy cách.
8 câu hỏi thường gặp về ký hiệu mặt bích
Có phải mặt bích nào cũng dập đầy đủ DN, PN, vật liệu và tiêu chuẩn không?
Không nhất thiết. Bộ ký hiệu phụ thuộc hệ tiêu chuẩn, thiết kế, loại sản phẩm và yêu cầu ghi nhãn. Cần đối chiếu bản vẽ, tài liệu sản phẩm và hồ sơ lô hàng; không xem việc thiếu một ký hiệu bất kỳ là bằng chứng kết luận ngay hàng giả.
Class 150 có phải luôn chịu áp suất 150 psi không?
Không. Class là tên cấp phân hạng. Giới hạn áp suất theo nhiệt độ còn phụ thuộc mác vật liệu, tiêu chuẩn, nhiệt độ và điều kiện thiết kế của hệ thống.
PN16 và Class 150 có lắp thay thế nhau được không?
Không thể kết luận chỉ từ tên cấp. Phải kiểm tra tiêu chuẩn, mặt làm kín, PCD, số lượng và đường kính lỗ bu lông, chiều dày, gioăng và giới hạn áp suất–nhiệt độ.
JIS 10K có giống PN10 không?
Không nên coi đây là hai hệ tương đương trực tiếp. Cần tra từng kích thước kết nối và điều kiện áp dụng theo tiêu chuẩn cụ thể.
Thấy dấu ASTM A105 có chứng minh lô hàng đạt chuẩn không?
Dấu dập là dấu hiệu nhận diện, không thay thế xác minh vật liệu và chứng từ. Khi dự án yêu cầu ASTM A105, cần đối chiếu thông tin nhà sản xuất, lô hàng và chứng chỉ/phiếu thử nghiệm phù hợp.
Có thể dựa vào DN65 để đặt mặt bích ngay không?
Không. Với quy cách ống và phụ kiện của Tuấn Khang, DN65 dùng Φ76; ngoài cỡ ống còn phải kiểm tra chuẩn mặt bích, đường kính lỗ, PCD, số lỗ và kiểu mặt làm kín. Không lấy hệ ASME Φ73 làm quy cách hàng DN65 mà Tuấn Khang đang cung cấp.
Khi mặt bích bị mờ dấu dập cần làm gì?
Chụp ảnh toàn bộ các mặt, đo kích thước, hỏi nhà cung cấp về mã hàng và chứng từ theo lô. Không tự đóng dấu bổ sung hay kết luận mác vật liệu chỉ bằng quan sát màu thép.
Muốn nhận báo giá đúng cần gửi những gì?
Gửi ảnh và mã ký hiệu hiện có, bản vẽ, số lượng, DN/NPS, PN/Class/K, hệ tiêu chuẩn, loại bích, vật liệu, FF/RF, PCD, yêu cầu chứng từ, địa điểm và tiến độ giao hàng.
