Mặt Bích FF Và RF Khác Nhau Thế Nào? Cách Chọn Mặt Làm Kín
Mặt bích FF và RF khác nhau thế nào? Cách nhận biết mặt làm kín
Mặt bích FF và RF khác nhau tại vùng tiếp xúc với gioăng: FF là mặt phẳng, RF có gờ nhô cao. Phân biệt đúng giúp chọn gioăng, kiểm tra mặt bích đối tiếp và tránh đặt nhầm phụ kiện khi thi công đường ống.
Mặt bích FF và RF là gì?
Khi chọn mặt bích cho đường ống, không chỉ xem đường kính DN/NPS, tiêu chuẩn hoặc vòng lỗ bu lông. Kiểu mặt làm kín (flange facing) quyết định vùng gioăng tiếp xúc với bích đối tiếp. Hai kiểu phổ biến là FF – Flat Face và RF – Raised Face.
Mặt bích phẳng
Bề mặt làm kín nằm trên một mặt phẳng, không có gờ nổi cục bộ quanh lỗ tâm. Trong nhiều thiết kế FF, gioăng full-face có lỗ bu lông được dùng để trải trên bề mặt tiếp xúc.
Ví dụ ứng dụng phụ thuộc vật liệu, thiết kế liên kết và tiêu chuẩn công trình.
Mặt bích có gờ nhô
Quanh lỗ tâm có vùng mặt làm kín được gia công nhô cao hơn vùng quanh vòng bu lông. Gioăng được chọn theo diện tích mặt làm kín và quy định của bộ nối RF.
Chiều cao gờ không giống nhau cho mọi hệ tiêu chuẩn hoặc cấp Class/PN.

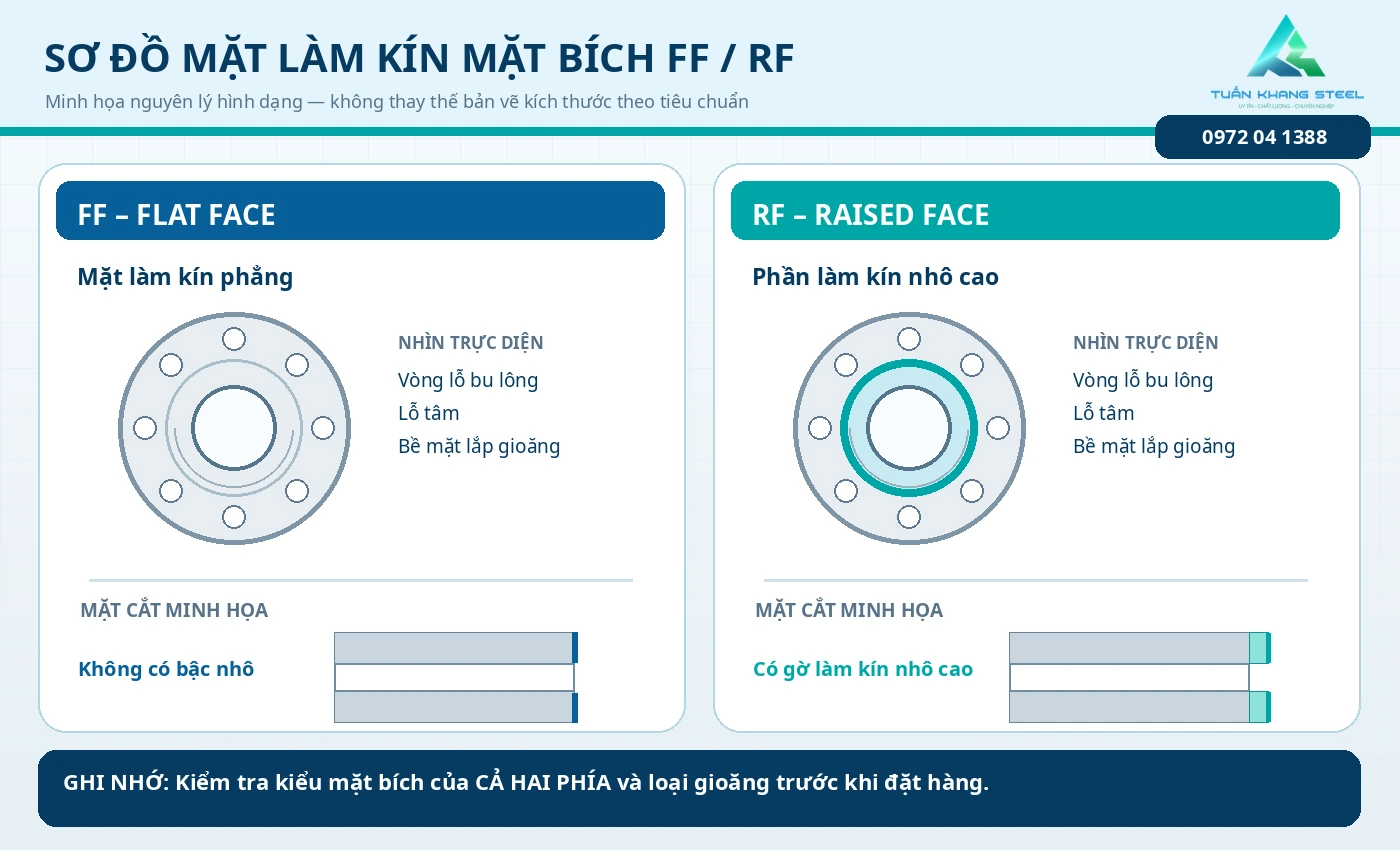

Sơ đồ phân biệt mặt phẳng FF và mặt nhô RF
Quan sát cả mặt nhìn trực diện và mặt cắt: trên RF, gờ tiếp xúc với gioăng nổi bật quanh tâm; trên FF, vùng làm kín không có bậc nhô tương ứng.
Mẹo kiểm tra hiện trường: làm sạch bề mặt, đặt thước thẳng thích hợp qua vùng mặt bích để quan sát bậc RF, đồng thời xem bản vẽ/ký hiệu kỹ thuật. Không tự mài bỏ gờ RF hoặc thay đổi kiểu gioăng khi chưa được bộ phận kỹ thuật duyệt.
Bảng so sánh mặt bích FF và RF khi đặt hàng
| Tiêu chí | FF – Flat Face | RF – Raised Face |
|---|---|---|
| Hình dạng | Mặt làm kín phẳng, không có bậc nhô trên vùng tiếp xúc | Vùng quanh lỗ tâm có phần nhô cao |
| Vị trí tiếp xúc gioăng | Theo diện tích mặt làm kín full-face và thiết kế gioăng | Chủ yếu trên vùng raised face theo thiết kế gioăng |
| Loại gioăng thường gặp | Gioăng full-face có lỗ bu lông, khi thiết kế quy định | Gioăng vòng nằm trong vòng bu lông, gioăng xoắn hoặc loại phù hợp theo thiết kế |
| Kiểm tra đối tiếp | Ưu tiên cặp FF–FF phù hợp tiêu chuẩn thiết kế | Ưu tiên cặp RF–RF phù hợp tiêu chuẩn thiết kế |
| Điều cần xác nhận | Vật liệu mặt bích/thiết bị, kiểu gioăng, PCD, lỗ bu lông | Chiều cao gờ theo chuẩn, đường kính mặt nhô, kiểu gioăng, cấp danh nghĩa |
| Sai sót dễ gặp | Đặt nhầm RF cho mặt bích gang/thiết bị dùng FF | Chọn gioăng sai vùng tiếp xúc hoặc không kiểm tra bích đối tiếp |
Tìm hiểu chi tiết về bộ nối qua bài Chọn gioăng và bu lông mặt bích: 8 thông tin cần kiểm tra khi mua.

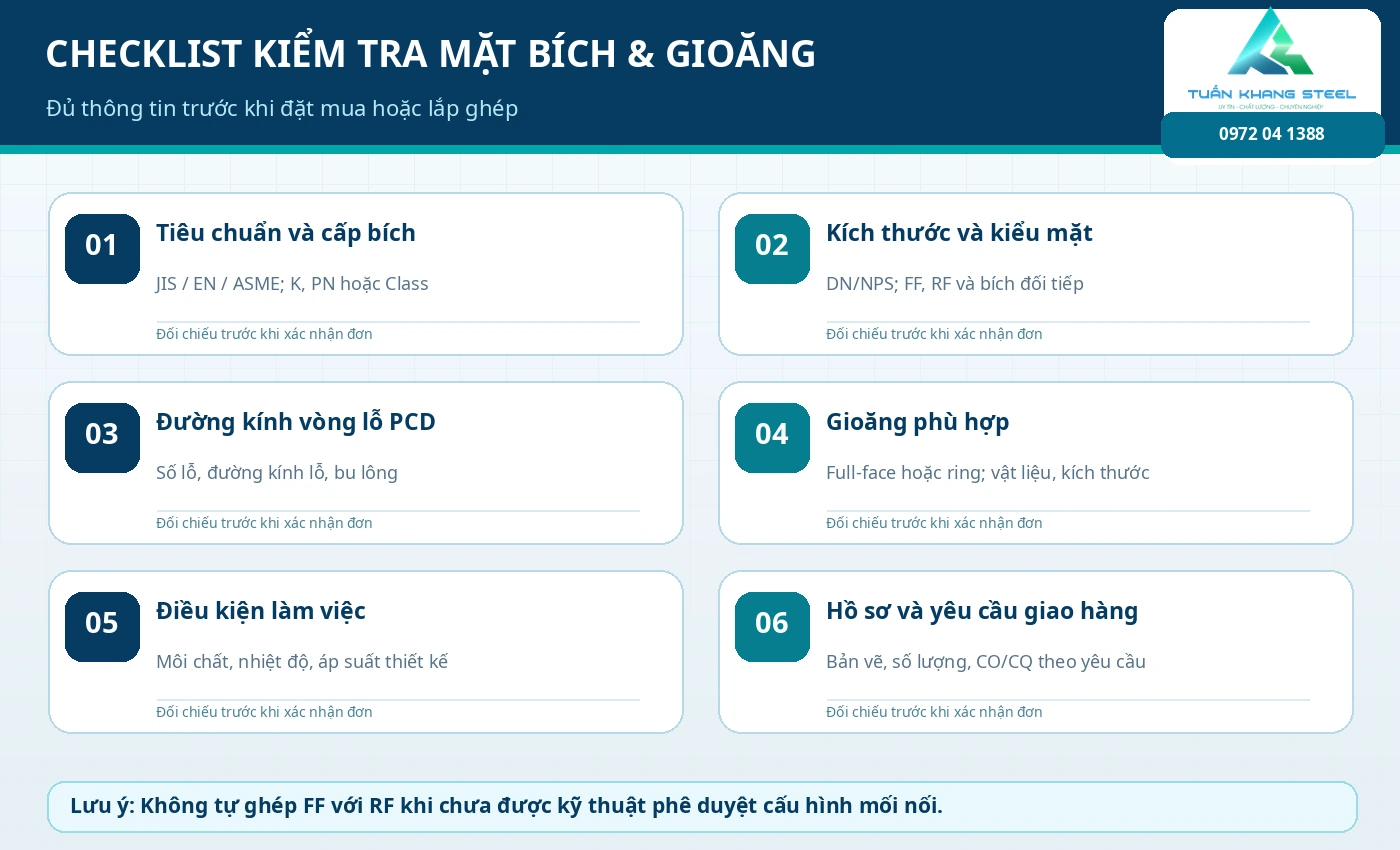

6 bước kiểm tra mặt bích, gioăng FF/RF trước khi hỏi giá
Ghi rõ FF hoặc RF của bích ống, van hoặc đầu thiết bị; không nhìn riêng một phía.
Ghi ASME/JIS/BS–EN cụ thể, DN/NPS và Class/PN/K trên bản vẽ.
Kiểm tra đường kính vòng chia tâm lỗ, số lỗ, đường kính lỗ và bề dày bích.
Ghi kiểu full-face/vòng và vật liệu gioăng theo môi chất, nhiệt độ và thiết kế.
Yêu cầu vật liệu, hồ sơ CO/CQ hoặc MTC nếu hợp đồng/bản vẽ cần; đối chiếu theo từng lô.
Chốt cỡ bích, số lượng, đơn vị tính, tiến độ và địa điểm nhận hàng.
Mẫu bảng kê mặt bích FF/RF gửi nhà cung cấp
| Hạng mục | Ví dụ cách ghi yêu cầu (cần xác nhận bản vẽ) |
|---|---|
| Chủng loại | Mặt bích rỗng / mặt bích đặc / mặt bích ren |
| Hệ tiêu chuẩn | ASME B16.5, JIS B2220 hoặc EN tương ứng |
| Quy cách | DN/NPS, Class/PN/K, PCD, số/đường kính lỗ |
| Mặt làm kín | FF hoặc RF, đối chiếu mặt đối tiếp |
| Gioăng / bu lông | Kiểu, vật liệu, cỡ, chiều dày, số lượng theo thiết kế |
| Hồ sơ / giao hàng | Chứng từ cần thiết theo lô, số lượng, địa điểm và thời gian |
Bảng trên hướng dẫn cấu trúc thông tin, không phải bảng báo giá hoặc xác nhận hàng tồn.
Một số mặt bích thép Tuấn Khang để đối chiếu quy cách
Những sản phẩm sau được liên kết tới đúng trang hàng hóa. Không mặc định mọi biến thể đều có sẵn kiểu FF hoặc RF; hãy gửi yêu cầu mặt làm kín và bản vẽ để xác nhận trước khi đặt hàng.
Bích rỗng thép đen
Kiểm tra tiêu chuẩn, đường kính lỗ tâm và kiểu mặt tiếp xúc gioăng.
Bích đặc thép đen
Dùng đóng đầu kết nối mặt bích theo thiết kế, xác nhận FF/RF từng mã hàng.
Đọc thêm các bài hướng dẫn về mặt bích
Bảng kích thước mặt bích JIS 10K, PCD và lỗ bu lông →
Phân biệt tiêu chuẩn mặt bích BS – JIS – DIN →
Bích đặc, bích rỗng, bích ren khác nhau thế nào? →
ASTM A105: vật liệu mặt bích thép rèn →
7 lỗi khi mua phụ kiện ống thép và cách tránh →
Mẫu bảng kê phụ kiện ống thép để nhận báo giá →
Pillar: Phân loại, quy cách và ứng dụng phụ kiện ống thép →
Câu hỏi thường gặp về mặt bích FF và RF
FF và RF viết tắt của từ gì?
FF là Flat Face (mặt phẳng); RF là Raised Face (mặt nhô). Đây là hai dạng mặt làm kín mặt bích, không phải ký hiệu vật liệu.
Mặt bích FF và RF có thể lắp trực tiếp với nhau không?
Không nên mặc định có thể lắp trực tiếp. Cần kiểm tra vật liệu hai phía, kiểu gioăng, hướng dẫn thiết bị và tiêu chuẩn thiết kế. Với mặt bích gang hoặc vật liệu giòn, cấu hình RF–FF đặc biệt phải được đánh giá để tránh nguy cơ nứt gãy.
Gioăng mặt bích FF có bắt buộc là full-face không?
Gioăng full-face thường được sử dụng cho nhiều mối nối FF, nhất là khi cần phân bố tải lên diện tích mặt bích. Tuy nhiên phải theo bản vẽ và quy định cụ thể; không suy diễn mọi FF dùng một kiểu gioăng duy nhất.
Mặt bích RF có chiều cao gờ cố định không?
Không. Chiều cao gờ và kích thước mặt làm kín phụ thuộc tiêu chuẩn và cấp kết nối áp dụng. Cần xem bản vẽ hoặc bảng kích thước tương ứng.
Cùng DN50, cùng số lỗ bu lông thì có thay FF bằng RF được không?
Không thể kết luận như vậy. Ngoài DN và lỗ bu lông, phải so tiêu chuẩn, PCD, vật liệu, mặt làm kín, gioăng và khả năng chịu tải thiết kế.
JIS 10K có phải lúc nào cũng là mặt phẳng FF không?
Không nên tự suy ra loại mặt làm kín từ ký hiệu 10K. Phải đối chiếu loại mặt bích, ký hiệu mặt làm kín và phiên bản tiêu chuẩn/bản vẽ của dự án.
Mặt bích RF có luôn chịu áp suất cao hơn FF không?
Không. FF/RF chỉ mô tả hình dạng mặt làm kín. Áp suất làm việc phụ thuộc vật liệu, cấp kết nối, nhiệt độ, môi chất, gioăng, bu lông và tiêu chuẩn thiết kế.
Muốn hỏi báo giá mặt bích FF hoặc RF cần gửi gì?
Gửi loại bích, tiêu chuẩn, DN/NPS, PN/K/Class, kiểu FF/RF hai phía, PCD và số lỗ nếu có, vật liệu, gioăng, số lượng, chứng từ cần thiết và thời gian nhận hàng.
Cần chọn đúng mặt bích, gioăng và bu lông cho công trình?
Gửi bản vẽ, danh sách DN/NPS và kiểu mặt làm kín FF/RF cho Tuấn Khang Steel để được đối chiếu chủng loại và xác nhận khả năng cung cấp trước khi báo giá.
Tài liệu tham khảo kỹ thuật: ASME B16.5 (Flanges and Flanged Fittings) và hồ sơ bản vẽ của từng dự án. Nội dung nhằm hướng dẫn nhận biết, không thay thế phê duyệt thiết kế hoặc đánh giá kết nối chịu áp.
