Cách Kiểm Tra Co Hàn Thép Trước Khi Nhận Hàng
Cách kiểm tra co hàn thép trước khi nhận hàng: DN, SCH, LR/SR và chứng từ
Kiểm tra co hàn thép trước khi nhận hàng cần đối chiếu bản vẽ và đơn đặt hàng, nhận dạng góc co 45°/90°, bán kính LR/SR, đường kính ngoài tại đầu nối, chiều dày theo yêu cầu và tình trạng thực tế. Bài viết này đưa ra checklist dễ áp dụng cho đội mua hàng, kho và kỹ thuật công trình.

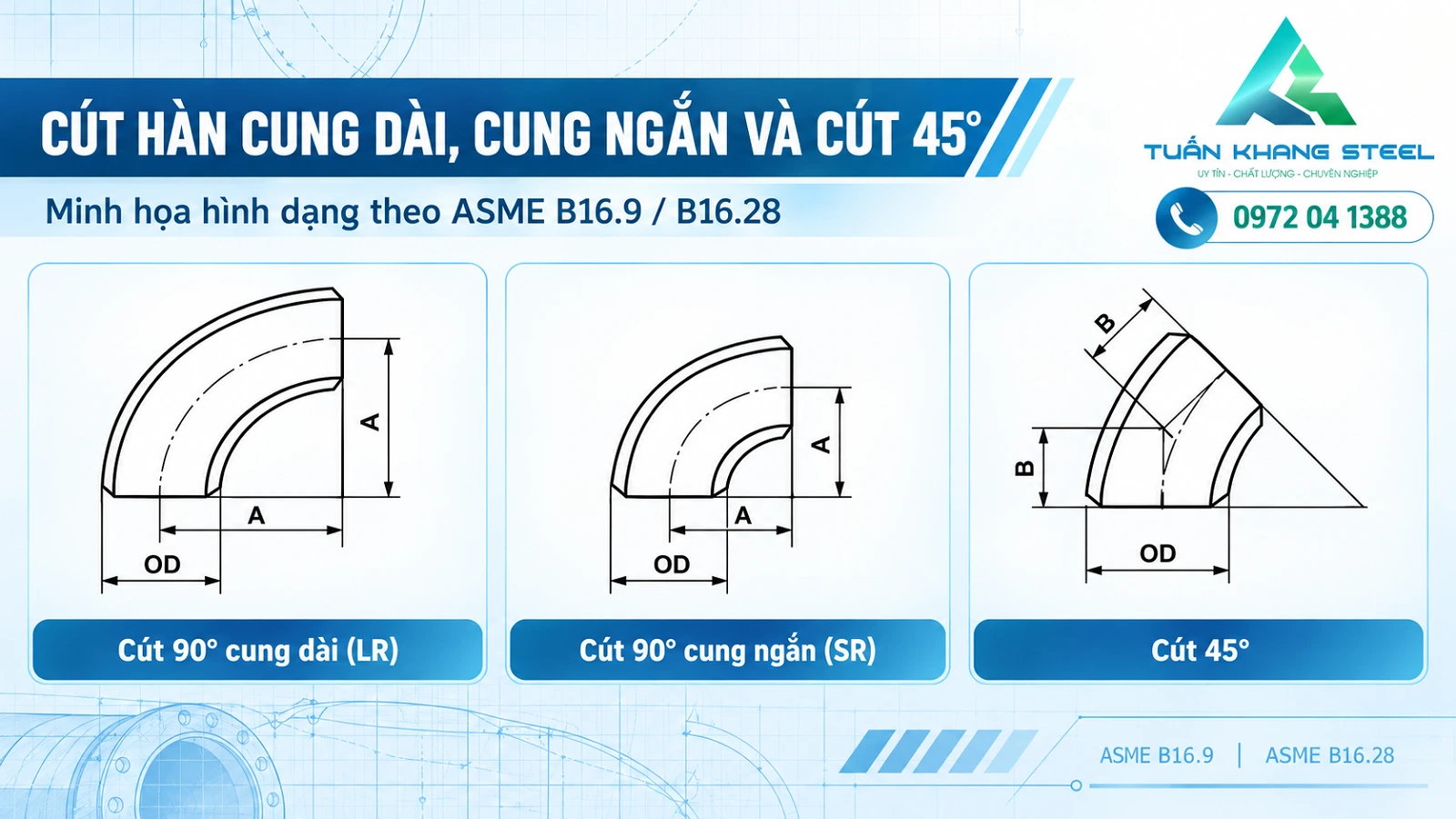

1. Phân biệt cút hàn 90° LR, 90° SR và cút hàn 45°
Trước khi đo kích thước, cần nhận dạng đúng loại phụ kiện. Với co hàn 90° theo cấu hình tiêu chuẩn liên quan, LR (long radius) là cung dài và SR (short radius) là cung ngắn. Cùng một cỡ danh nghĩa, hai loại có kích thước tâm đến đầu (A) khác nhau. Co 45° sử dụng cách ký hiệu hình học và kích thước riêng; không nên tự áp công thức 90° để xác nhận co 45°.
Co hàn 90° LR – cung dài
Thông thường có bán kính theo đường tâm danh nghĩa R = 1,5D ở loại co 90° LR tiêu chuẩn. Khi hỏi mua, cần ghi rõ 90° LR, DN/OD, SCH và vật liệu.
Co hàn 90° SR – cung ngắn
Thông thường có bán kính theo đường tâm danh nghĩa R = 1D với loại co 90° SR tiêu chuẩn. Không thay bằng LR nếu bản vẽ yêu cầu bố trí khác.
2. Kiểm tra DN, đường kính ngoài (OD) và chiều dày yêu cầu
DN là kích thước danh nghĩa, không phải số đo đường kính ngoài thực tế. Trên phiếu nhận hàng nên ghi đồng thời DN/NPS – OD tại hai đầu hàn – SCH hoặc chiều dày được chỉ định – vật liệu – bề mặt. Không dùng một mình số DN để kết luận lắp vừa, đặc biệt khi có nhiều hệ tiêu chuẩn.
| Nội dung đo/kiểm tra | Cách đối chiếu | Điểm cần lưu ý |
|---|---|---|
| Đường kính ngoài đầu co (OD) | Đo tại hai đầu kết nối bằng dụng cụ phù hợp, đối chiếu bản vẽ và ống đi kèm. | Không suy từ DN sang Φ nếu chưa biết hệ tiêu chuẩn. |
| DN65 lắp ống Φ76 | Trong quy cách hàng Tuấn Khang: DN65 sử dụng cho ống Φ76 (OD khoảng 76,1–76,3 mm tùy hệ quy cách). | Không giới thiệu DN65–Φ73 như sản phẩm đang cung cấp. OD 73 mm chỉ là giá trị tham chiếu riêng trong hệ ASME/NPS. |
| Chiều dày thành tại đầu hàn | Kiểm tra theo yêu cầu bản vẽ, SCH/chiều dày thiết kế và quy định dung sai áp dụng. | Không lấy bảng chiều dày ống để tự khẳng định mọi vị trí trên thân co có cùng độ dày. |
| Góc & bán kính | Xác định co 45° hay 90°; LR/SR hoặc kích thước A/B nếu thiết kế quy định. | Không gọi chung “co 90°” khi đơn hàng yêu cầu rõ LR hoặc SR. |
| Vật liệu & bề mặt | Kiểm tra vật liệu theo hồ sơ lô hàng, hàng thép đen hay mạ kẽm theo đơn. | Không suy tiêu chuẩn vật liệu hoặc khả năng chịu áp chỉ từ màu sơn hay hình dạng. |
Tham khảo liên quan: ASME B16.9 là gì? · Cách chọn phụ kiện hàn SCH80 · So sánh co hàn 45° và 90° LR/SR.
3. Checklist 8 mục khi nghiệm thu co hàn thép
Đội kho và đội kỹ thuật có thể thực hiện lần lượt, ghi lại số lượng và những điểm không phù hợp trước khi xác nhận biên bản giao nhận.
Đúng tên hàng và loại co
Kiểm tra co 45°/90° và LR/SR hoặc dạng đặc biệt trên đơn đặt hàng.
Đúng DN, OD đầu nối
Đo, đối chiếu ống đi kèm; với DN65 hàng Tuấn Khang là Φ76.
Đúng chiều dày yêu cầu
Kiểm tra tại vị trí phù hợp, so với dung sai và hồ sơ kỹ thuật chấp thuận.
Đúng chiều dài A/B
Đối chiếu bảng tiêu chuẩn và kích thước trên bản vẽ thay vì ước lượng bằng mắt.
Quan sát hai đầu hàn
Kiểm tra mép đầu hàn, biến dạng, vết móp và tình trạng phù hợp để chuẩn bị hàn.
Kiểm tra bề mặt
Phân biệt hàng đen/mạ kẽm theo đơn; ghi nhận gỉ, trầy xước, bong phủ bất thường.
Đếm số lượng và phân lô
Đối chiếu packing list, nhãn/mã lô nếu có, tách riêng hàng cần làm rõ.
Đối chiếu chứng từ
Kiểm tra CO/CQ, chứng chỉ thử nghiệm hoặc hồ sơ khác theo đúng thỏa thuận từng lô.
4. Bốn lỗi cần tránh khi nhận cút hàn
Nhầm 90° LR và 90° SR
Cùng DN và cùng góc 90° không có nghĩa là cùng kích thước lắp đặt. So sánh A và bản vẽ công trình.
Đo sai Φ do chỉ đọc DN
Phải nhìn đúng hệ kích thước và đo thực tế ở đầu nối; riêng DN65 hàng Tuấn Khang dùng Φ76.
Đồng nhất chiều dày ống với toàn bộ thân co
Yêu cầu SCH cần đối chiếu với tiêu chuẩn phụ kiện, dung sai và hồ sơ kỹ thuật tương ứng.
Nhận hàng khi chưa đối chiếu lô
Không chỉ dựa vào hình mẫu hoặc tem trên bao bì; đối chiếu chứng từ phù hợp từng lô và điều kiện hợp đồng.
Đọc thêm: 7 lỗi khi mua phụ kiện ống thép và cách kiểm tra CO/CQ khi nhận hàng.
5. Hình sản phẩm thực tế và trang tra cứu
Hai ảnh dưới đây lấy từ media sản phẩm của Tuấn Khang Steel, chỉ nhằm minh họa kiểu dáng co và chếch hàn. Mọi quy cách, cấp SCH, vật liệu, lớp phủ hoặc chứng từ của đơn hàng cụ thể cần xác nhận khi hỏi giá.
Chếch hàn thép đen
Kiểm tra góc chếch 45° hoặc theo thiết kế; đối chiếu kích thước riêng của chếch hàn.
SCH / LRGỬI ĐÚNG QUY CÁCH ĐỂ NHẬN BÁO GIÁ
Gửi bảng kê vật tư
Đính kèm bản vẽ/ảnh lô hàng, số lượng, yêu cầu giao và hồ sơ kèm theo.
6. Câu hỏi thường gặp khi kiểm tra co hàn thép
Co hàn 90° LR và SR khác nhau ở điểm nào?
LR là co cung dài, SR là co cung ngắn. Với co 90° tiêu chuẩn, bán kính đường tâm danh nghĩa thường là 1,5D cho LR và 1D cho SR; cần kiểm tra thêm kích thước A theo bảng áp dụng.
Chỉ biết DN có đủ để kiểm tra co hàn không?
Chưa đủ. Phải biết hệ kích thước, đường kính ngoài OD, góc co, loại LR/SR, chiều dày/SCH và vật liệu. Có thể cần thêm chứng từ của lô hàng.
DN65 tại Tuấn Khang Steel lắp ống Φ bao nhiêu?
Đối với sản phẩm Tuấn Khang đang cung cấp, DN65 dùng cho ống Φ76. Không coi ống Φ73 là lựa chọn DN65 có sẵn của Tuấn Khang.
Có thể xác định SCH40 chỉ bằng quan sát bề mặt không?
Không. Cần đối chiếu ký hiệu, yêu cầu kỹ thuật, phép đo tại vị trí phù hợp, dung sai và hồ sơ lô hàng.
Co hàn 45° có luôn dùng ký hiệu A giống co 90° không?
Không nên suy diễn. Cần đọc ký hiệu A/B đúng trên bản vẽ, bảng kích thước và tiêu chuẩn áp dụng cho từng loại co.
CO và CQ có bắt buộc đủ cho mọi lô co hàn không?
Hồ sơ phải theo yêu cầu đặt hàng và thỏa thuận cụ thể. Khi nghiệm thu, kiểm tra phạm vi chứng từ và mức độ truy xuất đến lô hàng thực tế.
Nếu co hàn giao đến bị sai LR/SR thì xử lý thế nào?
Ghi nhận hiện trạng, tách lô cần làm rõ và liên hệ nhà cung cấp đối chiếu đơn đặt hàng/bản vẽ; không tự thay đổi cấu hình đã thiết kế.
Cần xác nhận co hàn trước khi đặt hàng?
Gửi tên sản phẩm, DN/OD, góc co, LR/SR, SCH, số lượng, ảnh hoặc bản vẽ và yêu cầu chứng từ để Tuấn Khang Steel hỗ trợ kiểm tra thông tin báo giá.
Nguồn đối chiếu: Hướng dẫn và tài liệu kỹ thuật về phụ kiện hàn đối đầu theo ASME B16.9/B16.28 tùy loại; sơ đồ minh họa do Tuấn Khang Steel đăng tải. Nội dung hướng dẫn kiểm tra, không thay thế hồ sơ thiết kế, tiêu chuẩn được viện dẫn trong hợp đồng hoặc chứng chỉ thử nghiệm sản phẩm.
